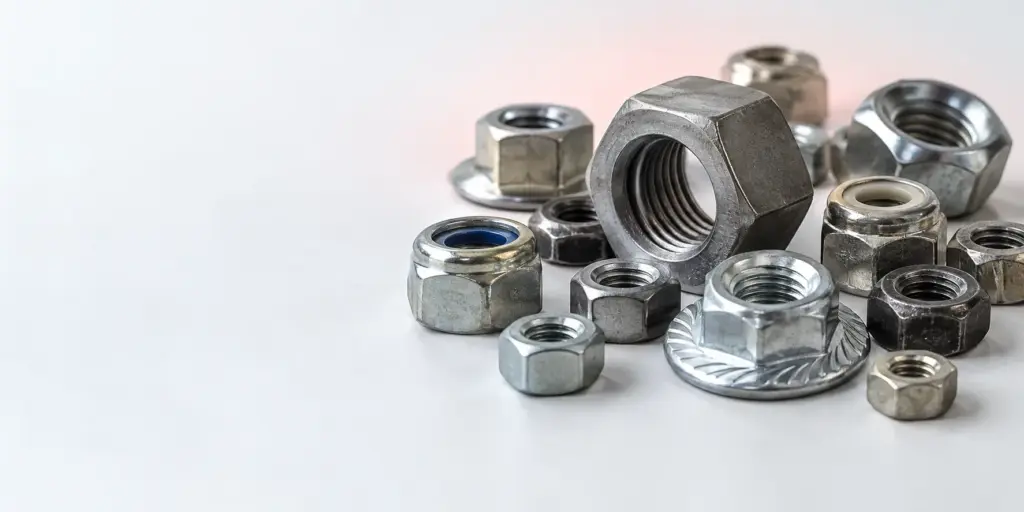

Диаметр гайки определяют по внутреннему диаметру резьбового отверстия, а не по размеру наружных граней. После измерения нужно установить тип резьбы — метрическая или дюймовая — и сверить результат с обозначением либо артикулом детали.
Что означает диаметр гайки
В разговорной практике под диаметром гайки могут понимать разные размеры. Для подбора крепежа основным является номинальный диаметр резьбы, то есть размер резьбового соединения, на которое наворачивается гайка. Наружный размер детали, расстояние между гранями и толщина корпуса помогают определить форму и удобство установки, но сами по себе не заменяют проверку резьбы.
Если гайка снята с узла лодочного мотора, двигателя или вспомогательного оборудования, не следует подбирать новую деталь только по внешнему виду. Изделия с похожими гранями могут отличаться резьбой, высотой, наличием стопорного элемента и назначением. Ошибка особенно вероятна при работе с импортной техникой, где применяются дюймовые обозначения.
В каталоге представлены гайки с метрической резьбой М5, М6, М8, М10 и М12. Отдельно доступны изделия с дюймовой резьбой, включая позиции 1/4-20 RU-623 и 5/16"-18. Эти обозначения нельзя смешивать: метрическая и дюймовая резьба имеют разные параметры сопряжения, даже если детали внешне близки.
Как измерить диаметр гайки
Подготовка детали к измерению
Перед проверкой удалите грязь, старую смазку, следы коррозии и остатки герметика. Загрязнения на витках могут помешать инструменту войти в резьбовое отверстие и дать неверный результат. Если гайка повреждена, измеряйте участок, где витки сохранились лучше всего.
Для работы подойдет штангенциркуль. Им можно проверить внутренний размер отверстия, наружные грани и толщину корпуса. При отсутствии измерительного инструмента допустимо использовать подходящий болт или шпильку как проверочный элемент, но такой способ дает только предварительное понимание совместимости. Итоговый выбор лучше делать по каталогу и артикулу.
Измерение внутреннего диаметра
Разведите измерительные губки для внутренних размеров и аккуратно установите их в отверстие гайки. Не давите на инструмент: усилие может повлиять на показание, особенно если резьба загрязнена или повреждена. Проведите проверку в нескольких положениях. Если результат меняется, вероятно, отверстие имеет износ, перекос или дефект.
Полученное значение не всегда будет полностью совпадать с обозначением резьбы. Внутри гайки находятся витки, поэтому измеряется не условный размер крепежа, а доступный диаметр отверстия. Это нормальная особенность проверки. Для окончательной идентификации дополнительно учитывают шаг резьбы, вид изделия и данные производителя.
Проверка наружных размеров
Измерение расстояния между противоположными гранями помогает понять, подойдет ли гайка к инструменту и есть ли место для ее затяжки. Однако этот размер не называют диаметром резьбы. Две гайки одного резьбового размера могут иметь разную форму корпуса, быть самоконтрящимися или относиться к специальным крепежным элементам.
Также можно измерить высоту гайки. Она важна, если резьбовой участок короткий, рядом расположены другие детали или крепеж устанавливается в ограниченном пространстве. При этом высота и размер граней должны рассматриваться как дополнительные признаки, а не как замена обозначению резьбы.
Метрическая и дюймовая резьба
Метрические изделия в каталоге обозначаются буквой М и числом: М5, М6, М8, М10 или М12. Такое обозначение позволяет быстро определить группу резьбы, но для точного заказа нужно проверить также тип гайки и ее назначение. Обычная, самоконтрящаяся и специализированная деталь могут быть рассчитаны на разные узлы.
Дюймовые изделия имеют другое обозначение. В качестве примеров представлены 1/4-20 RU-623 и 5/16"-18. В такой записи присутствуют размер дюймовой резьбы и обозначение шага, поэтому заменять ее метрической позицией с близким внешним размером нельзя.
При разборке импортного оборудования сначала зафиксируйте исходную маркировку, если она сохранилась. Если маркировки нет, сохраните снятую гайку и сопряженный болт. Проверка только по линейке часто недостаточна: необходимо понять, совпадает ли резьба по форме и шагу. Попытка навинтить неподходящую деталь может повредить витки и усложнить последующий ремонт.
| Группа изделий | Примеры обозначений или артикулов | Что проверять при подборе |
|---|---|---|
| Метрическая резьба | М5, М6, М8, М10, М12 | Размер резьбы, тип и назначение гайки |
| Дюймовая резьба | 1/4-20 RU-623, 5/16"-18 | Дюймовое обозначение и совместимость с сопряженной деталью |
| Самоконтрящиеся изделия | 90185-10M13, SF31859-3 | Артикул, конструкцию и возможность применения в узле |
| Специальные крепежные элементы | Гайки-скобы, соединительные гайки тяги, гайки крепления двигателя | Назначение и место установки |
| Позиции производителей | 95780-12300, 90183-06069 | Точное совпадение артикула |
Таблица помогает разделить изделия по принципу обозначения, но не заменяет проверку конкретной позиции. Особенно это относится к артикулам производителей: одно числовое обозначение может описывать деталь для определенного двигателя или узла, поэтому подбирать ее только по размеру рискованно.
Как выбрать подходящее крепежное изделие
Выбор по типу соединения
Начните с определения задачи. Для обычного резьбового соединения нужна стандартная гайка соответствующего размера. Если соединение должно противостоять самопроизвольному отворачиванию, рассматривают самоконтрящуюся модификацию. Если гайка входит в конструкцию конкретного механизма, ее выбирают как специальную деталь по назначению и артикулу.
В ассортименте доступны самоконтрящиеся гайки различных модификаций, например 90185-10M13 и SF31859-3. Эти номера следует использовать как идентификаторы при поиске и заказе. Нельзя считать любую гайку с похожей формой взаимозаменяемой: у самоконтрящейся детали есть конструктивная особенность, влияющая на фиксацию соединения.
Выбор по назначению узла
Для лодочных моторов и связанного оборудования встречаются специализированные элементы: гайки-скобы, соединительные гайки тяги и гайки крепления двигателя. Их назначение отражено уже в названии, но перед заказом нужно сопоставить деталь с конкретным местом установки. Неподходящая универсальная гайка может не обеспечить нужную фиксацию или не войти в посадочное место.
Если крепеж относится к механизму управления, тяге или креплению двигателя, сохраните фотографию установленной детали и запишите, откуда она снята. Для консультации полезно сообщить тип техники, исходный артикул и измеренные размеры. Чем точнее исходные данные, тем меньше вероятность получить внешне похожую, но неподходящую позицию.
Выбор по каталожному артикулу
Артикул производителя важнее приблизительного визуального сходства. В каталоге есть специфические позиции 95780-12300 и 90183-06069. При наличии такого номера его нужно передавать без перестановки символов, лишних пробелов и замены дефисов. Если маркировка стерта, сравнивают не один параметр, а весь набор признаков: резьбу, форму, размер граней, высоту и назначение.
Для просмотра доступных позиций используйте раздел Гайки. Если крепеж нужен для оборудования даунриггера, дополнительно проверьте раздел Аксессуары для даунриггера. Для деталей, связанных с лодками BADGER, может быть полезен каталог Аксессуары для лодок BADGER.
Примеры определения размера и подбора
Пример с метрической гайкой
Допустим, снята обычная гайка с узла, а маркировка отсутствует. Сначала деталь очищают, затем измеряют внутреннее отверстие, проверяют наружные грани и высоту. После этого результат сопоставляют с доступными метрическими группами М5, М6, М8, М10 и М12. Если измерение указывает на одну из этих групп, дополнительно проверяют шаг резьбы и соответствие болту.
Затем нужно установить, является ли деталь обычной или самоконтрящейся. Если на старой гайке есть элемент фиксации, замена стандартной позицией без согласования может изменить работу соединения. При наличии номера вроде 90185-10M13 или SF31859-3 правильнее искать именно артикул, а не подбирать изделие по общему размеру.
Пример с дюймовой гайкой
Если гайка снята с импортного узла и метрическая деталь не подходит, проверяют дюймовую группу. В каталоге представлены позиции 1/4-20 RU-623 и 5/16"-18. Наличие близкого по размеру метрического крепежа не является основанием для замены. Сначала сравнивают обозначение, затем проверяют сопряженный болт или шпильку и только после этого выбирают изделие.
При сомнениях полезно не затягивать гайку усилием. Если резьба идет туго с первых витков, деталь, вероятно, несовместима или имеет повреждение. Следует остановить установку, очистить соединение и вернуться к измерению и проверке артикула.
Пример со специальной деталью
Гайка-скоба, соединительная гайка тяги и гайка крепления двигателя могут иметь форму, рассчитанную на конкретный узел. В этом случае измерение диаметра дает только часть информации. Нужно определить, как деталь фиксируется, где расположена опорная поверхность, есть ли ограничение по доступу инструмента и соответствует ли форма посадочному месту.
Для ремонта двигателя также важно не смешивать крепеж с другими комплектующими. Если одновременно выполняются работы по механизму, порядок ремонта и перечень заменяемых деталей лучше фиксировать отдельно. Практическая информация по смежной операции приведена в статье Замена шестерни лодочного мотора: порядок работ. Если требуется сопоставить крепеж с комплектом деталей двигателя, полезно ознакомиться с материалом Сколько стоит комплект прокладок для двигателя снегохода.
Типичные ошибки при измерении
Первая ошибка — измерять расстояние между гранями и принимать его за диаметр резьбы. Этот размер характеризует корпус гайки и инструмент для затяжки, но не подтверждает совместимость с болтом. Вторая ошибка — ориентироваться на внешний вид без учета шага и типа резьбы. Третья — использовать старую поврежденную гайку как точный шаблон, не проверив, не изменились ли ее размеры из-за износа.
Еще одна проблема возникает при смешении метрических и дюймовых обозначений. Если болт входит в гайку только после усилия, соединение нельзя считать подходящим. Нельзя компенсировать несовпадение резьбы чрезмерной затяжкой, дополнительной шайбой или смазкой.
Не стоит также игнорировать назначение детали. Самоконтрящаяся гайка, гайка-скоба и соединительная гайка тяги выполняют разные функции. Даже точное совпадение предполагаемого диаметра не означает, что изделия взаимозаменяемы.
Частые вопросы
Как определить диаметр гайки без чертежа?
Очистите деталь и измерьте внутренний диаметр резьбового отверстия штангенциркулем. Затем сопоставьте результат с обозначением резьбы, шагом, формой изделия и артикулом.
Как отличить метрическую резьбу от дюймовой?
Проверьте маркировку и шаг резьбы, а также сравните деталь с сопряженным болтом. В каталоге отдельно представлены метрические позиции М5, М6, М8, М10, М12 и дюймовые изделия 1/4-20 RU-623 и 5/16"-18.
Как подобрать гайку по артикулу?
Нужно передать артикул без изменений и сверить его с назначением детали. Для позиций производителей, включая 95780-12300 и 90183-06069, артикул является основным признаком выбора.
Можно ли заменить обычную гайку самоконтрящейся?
Такая замена допустима только после проверки конструкции узла и требований к фиксации. Самоконтрящиеся изделия имеют специальную конструкцию, поэтому их нельзя считать универсальной заменой.
Что делать, если размер гайки неизвестен?
Снимите деталь, очистите резьбу, измерьте внутренний диаметр и сравните его с метрическими или дюймовыми обозначениями каталога. Если гайка специальная, дополнительно определите ее функцию и найдите артикул.
