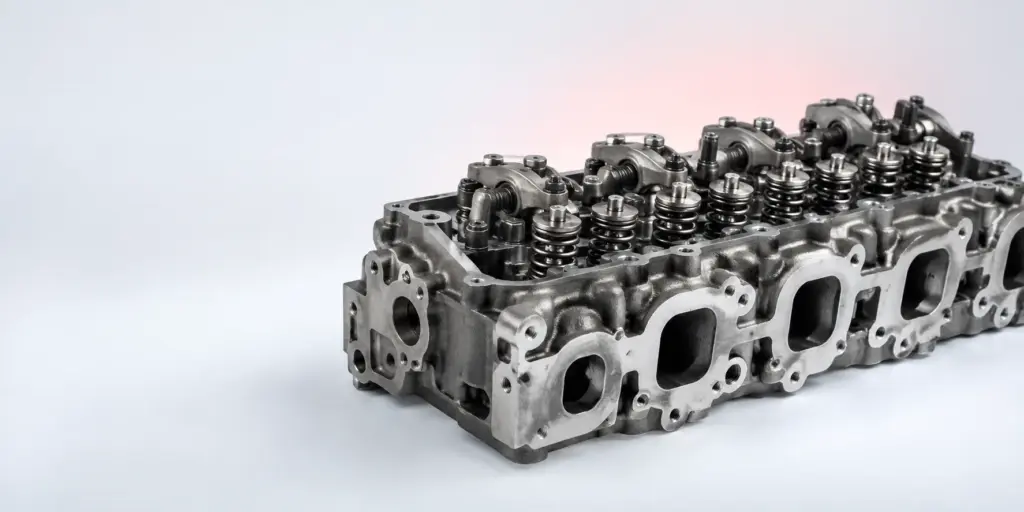

Как снять клапана с головки дизельного двигателя: сначала демонтируют детали привода ГРМ, затем приспособлением сжимают пружину, извлекают сухари, тарелку и пружину, после чего вынимают клапан из направляющей. Все снятые детали нужно разложить по цилиндрам и не смешивать между собой, чтобы сохранить исходное положение компонентов.
Подготовка головки к разборке
Перед началом работ головку дизельного двигателя снимают с агрегата в соответствии с документацией на конкретную модель. В статье рассматривается именно разборка уже снятой головки: удаление деталей привода клапанов, пружин и самих клапанов. Универсального порядка для всех дизелей нет, поэтому расположение компонентов и способ доступа к ним необходимо сопоставить с конструкцией двигателя.
Рабочее место должно быть чистым, освещённым и достаточно просторным для последовательной раскладки деталей. Под головку подкладывают устойчивую опору, которая не повреждает плоскость и позволяет сжимать пружины без перекоса. Для мелких деталей заранее подготавливают отдельные ёмкости или маркированные секции. Сухари, тарелки, пружины, коромысла и штанги нельзя складывать общей кучей.
До разборки удаляют загрязнения с наружных поверхностей. Масляные отложения и остатки нагара мешают увидеть трещины, задиры и следы неравномерного контакта. Очистка должна быть аккуратной: нельзя повреждать посадочные поверхности, торцы деталей и плоскость головки. Если на детали нанесены заводские обозначения, их сохраняют и записывают.
Полезно сделать фотографии расположения деталей до снятия. Фотографии не заменяют маркировку, но помогают восстановить взаимное положение компонентов. Для каждого цилиндра используют отдельную запись: положение клапана, пружины, тарелки, сухарей, коромысла и штанги. При разборке нескольких головок ведут отдельную ведомость по каждой из них.
Как снять клапана: порядок работ
Снятие деталей привода
Сначала демонтируют доступные детали привода клапанов. В зависимости от конструкции это могут быть коромысла, штанги толкателей, оси коромысел и связанные крепёжные элементы. Перед отворачиванием крепежа проверяют, нет ли деталей, удерживающих соседние элементы. Крепёж складывают отдельно и связывают с конкретным узлом.
Коромысла и штанги снимают без бокового усилия. Если деталь не выходит свободно, не следует поддевать её острым инструментом в рабочей зоне. Причиной сопротивления может быть остаточная нагрузка от механизма газораспределения, загрязнение или неправильное положение соседнего элемента. Сначала устраняют причину, затем повторяют попытку демонтажа.
Для двигателей WD615/618 и WD10 в разделе запасных частей указана толкающая штанга 61800050143. Для Skoda 275 A2L представлены штанга толкателя и коромысла. Для Ч/ЧН 18/22 указана штанга толкателя 01-1301. Эти сведения используют как ориентир при проверке комплектации и подборе, но окончательное соответствие подтверждают по модели двигателя и обозначению детали.
Сжатие пружины
После снятия привода получают доступ к тарелке пружины и сухарям. Пружину сжимают специальным приспособлением, рассчитанным на работу с головкой двигателя. Приспособление устанавливают строго по оси клапана. Перекос может привести к соскальзыванию инструмента и повреждению деталей.
Сжатие выполняют постепенно. По мере уменьшения нагрузки сухари становятся доступными для извлечения. Их удаляют магнитным инструментом, пинцетом или другим безопасным способом, не повреждая канавки стержня клапана. Если сухарь не выходит, нельзя увеличивать усилие без проверки правильности установки приспособления.
После удаления сухарей давление с приспособления снимают плавно. Сначала освобождают тарелку и пружину, затем снимают их со стержня клапана. Пружину и тарелку сразу возвращают в промаркированную секцию. При наличии внутренней и наружной пружины их также не смешивают между собой.
Извлечение клапана
Когда пружина и тарелка сняты, клапан вынимают через направляющую со стороны камеры сгорания либо в направлении, предусмотренном конструкцией головки. Клапан должен перемещаться без резких ударов и чрезмерного усилия. Если стержень не выходит, проверяют наличие нагара, заусенцев и деформации, а также отсутствие оставшихся фиксирующих деталей.
Снятый клапан укладывают в отдельное место и маркируют по цилиндру и позиции. Это важно для последующего осмотра и принятия решения о ремонте. Даже если планируется замена клапанов, исходные детали помогают оценить характер износа и состояние сопряжённых элементов.
После извлечения клапанов осматривают направляющие, посадочные места пружин и зоны контакта тарелок. Не следует очищать поверхности способом, который может изменить геометрию детали. При обнаружении трещин, сколов, заметной выработки или повреждений дальнейшую оценку выполняют до сборки.
| Деталь или узел | Указанное обозначение | Применение по переданным данным |
|---|---|---|
| Пружина | Г60, Г72-521012 | Представлена в разделе запасных частей |
| Толкающая штанга | 61800050143 | Двигатели WD615/618 и WD10 |
| Штанга толкателя и коромысла | Не указано | Skoda 275 A2L |
| Штанга толкателя | 01-1301 | Ч/ЧН 18/22 |
Проверка деталей после демонтажа
После разборки детали очищают от масла и загрязнений, затем осматривают при хорошем освещении. Проверяют стержень клапана, рабочую фаску, торец, тарелку пружины, сухари, пружины, коромысла и штанги. Отдельно осматривают места, где детали контактируют друг с другом. Следы задиров, выкрашивания, трещины и выраженный односторонний износ требуют дополнительной оценки.
Пружины проверяют на наличие трещин, сколов и повреждения витков. Важно осмотреть опорные торцы и убедиться, что на них нет заметных следов разрушения. Если в конструкции применяются несколько пружин, проверку ведут раздельно. Пружина Г60 с обозначением Г72-521012 указана среди деталей каталога, поэтому при её подборе необходимо сопоставить обозначение с требуемой комплектацией двигателя.
Сухари проверяют на повреждение и равномерность контакта со стержнем клапана. Изношенные или деформированные фиксаторы нельзя без оценки возвращать в узел. Тарелку осматривают в зоне контакта с пружиной и сухарями. Любая деталь, которая имеет сомнительное состояние, должна быть выделена отдельно до принятия решения о повторном использовании.
Штанги проверяют на прямолинейность, состояние торцов и отсутствие повреждений. Коромысла осматривают в зоне контакта со штангой и стержнем клапана. Оси и крепёж проверяют на повреждения резьбы и посадочных участков. При разборке следует учитывать, что причиной износа одной детали может быть неисправность сопряжённого элемента.
При необходимости запасные части можно искать в разделе Клапаны и газораспределение судовых дизелей. Для сопутствующих соединительных деталей предназначен раздел Болты, гайки, втулки, общий крепёж. Детали, связанные с валами и шестернями, представлены в разделе Валы, шатуны и шестерни судовых дизелей.
Что проверить перед обратной сборкой
До установки клапанов проверяют чистоту посадочных мест и состояние всех снятых компонентов. Внутри головки не должны оставаться посторонние частицы, ветошь или элементы упаковки. Детали располагают в порядке, удобном для обратной сборки. Если принято решение заменить отдельный элемент, его сопоставляют со снятой деталью по форме, назначению и обозначению.
Перед сборкой уточняют, какие детали должны работать в исходной паре. Коромысло, штанга и клапан не должны произвольно переставляться между цилиндрами без основания. Если прежнее положение уже невозможно восстановить из-за сильного износа или замены компонентов, дальнейшие действия согласуют с технической документацией на двигатель.
Отдельно контролируют крепёж. Болты, гайки и втулки с повреждённой резьбой, сорванными гранями или явной деформацией не возвращают в работу без проверки. Информацию о крепёжных деталях можно сопоставить с ассортиментом общего крепежа, но точное назначение каждой позиции подтверждают по узлу и модели двигателя.
Не стоит начинать сборку сразу после мойки, если на деталях осталась влага или очищающий состав. Поверхности должны быть подготовлены в соответствии с требованиями конкретного двигателя. Смазочные материалы, моменты затяжки и порядок регулировки в исходных фактах не указаны, поэтому их берут только из документации на соответствующую модель.
Получить расчёт по комплектующим
Как выбрать детали для замены
Выбор начинают не с внешнего сходства, а с идентификации двигателя и конкретного узла. В заявке указывают модель двигателя, назначение детали, её обозначение при наличии и количество. Для деталей газораспределительного механизма полезно приложить фотографию снятого компонента и места его установки. Это снижает риск подбора похожей, но неподходящей позиции.
Для WD615/618 и WD10 в переданных данных указана толкающая штанга 61800050143. Для Ч/ЧН 18/22 указана штанга толкателя 01-1301. Для Skoda 275 A2L представлены штанга толкателя и коромысла. Эти позиции нельзя переносить на другой двигатель только по внешнему виду: обозначение связано с конкретным применением.
При выборе пружины уточняют её обозначение и место установки. В разделе указана пружина Г60 с обозначением Г72-521012. Если на старой детали обозначение читается не полностью, перед заказом передают все доступные сведения и фотографию. Нельзя заменять пружину произвольной деталью, если не подтверждены её назначение и совместимость.
Клапаны, пружины и детали привода лучше подбирать комплектно по данным двигателя. Если одновременно меняются коромысло и штанга, в запросе перечисляют обе позиции. При замене клапана дополнительно описывают состояние сопряжённых деталей, поскольку новый компонент должен работать в исправном узле. Для уточнения номенклатуры можно использовать материалы о подборе деталей двигателя, включая статью Диаметр поршня: как измерить и подобрать размер.
Типичные ошибки при разборке
Первая ошибка — попытка снять сухари без полноценного сжатия пружины. При таком подходе фиксатор может остаться под нагрузкой, а инструмент — сместиться. Вторая ошибка — использование неподходящего приспособления или установка его с перекосом. Третья — смешивание деталей разных цилиндров, из-за чего невозможно восстановить исходное положение.
Нельзя выбивать клапан сильными ударами до выяснения причины его заедания. Ударная нагрузка может повредить торец, направляющую или посадочную зону. Также не следует очищать рабочие поверхности грубым инструментом, если есть риск образования задиров. Сначала применяют щадящую очистку и осмотр, затем выбирают дальнейший способ работы.
Ещё одна ошибка — заказ детали только по названию «штанга» или «пружина». Одно и то же общее название не подтверждает совместимость. В запросе указывают модель двигателя и обозначение. Это особенно важно для позиций 61800050143, 01-1301 и Г72-521012, поскольку в переданных данных они связаны с конкретными применениями или наименованиями.
К смежным темам сайта относится материал Какие колодки лучше для мотоцикла и квадроцикла. Он посвящён другому узлу, но показывает общий принцип подбора: сначала определяют технику и назначение детали, затем сопоставляют обозначение и исполнение.
Частые вопросы
Как снять клапана с головки дизельного двигателя?
Сначала снимают коромысла, штанги и другие доступные элементы привода. Затем сжимают пружину, извлекают сухари, снимают тарелку и пружину, после чего вынимают клапан и маркируют все детали.
Как снять пружины клапанов?
Пружины снимают только после установки приспособления и контролируемого сжатия. После извлечения сухарей нагрузку снимают плавно, чтобы не допустить смещения тарелки и инструмента.
Как проверить детали привода клапанов после разборки?
Детали очищают и осматривают на наличие трещин, задиров, деформации, повреждений резьбы и неравномерного износа. Каждый компонент сохраняют в привязке к цилиндру и исходному месту установки.
Как выбрать штанги и коромысла для дизельного двигателя?
Подбор выполняют по модели двигателя и обозначению детали. Для WD615/618 и WD10 указана штанга 61800050143, для Ч/ЧН 18/22 — 01-1301, а для Skoda 275 A2L представлены штанга толкателя и коромысла.
Что делать, если клапан не выходит из направляющей?
Не следует сразу применять удар. Проверяют, сняты ли все фиксаторы, нет ли нагара, заусенцев, деформации и перекоса, после чего принимают решение о дальнейшем ремонте по документации двигателя.
