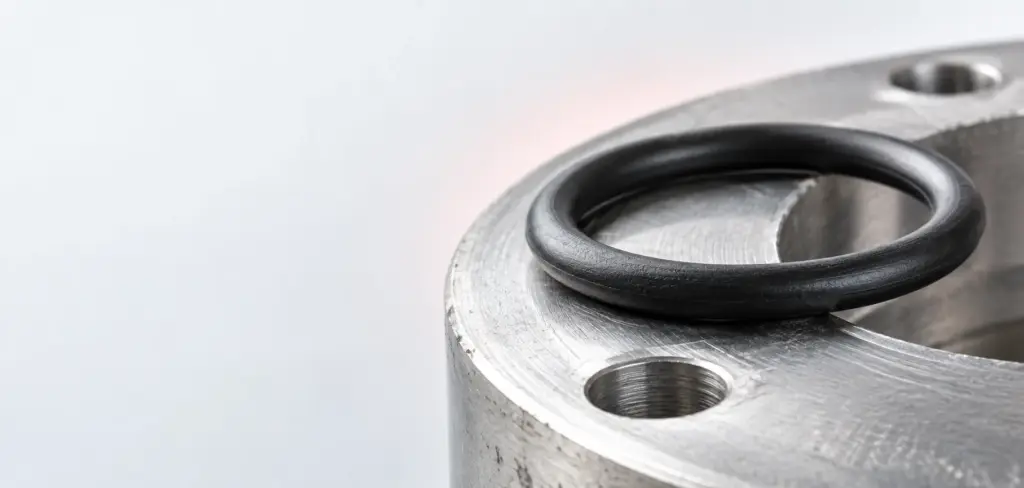

Кольцо ГОСТ 9833 подбирают не только по названию, но и по фактическим размерам канавки, посадочного места и типу соединения. Перед монтажом необходимо проверить диаметр и сечение, очистить посадочную поверхность и установить уплотнение без перекручивания, растяжения и защемления.
Кольцо ГОСТ 9833: что проверить до заказа
Основная ошибка при закупке уплотнения — выбирать изделие только по внешнему обозначению или по фотографии. Для одного и того же узла важны не только наружный вид и предполагаемый материал. Нужно установить, куда именно ставится кольцо, какая канавка предусмотрена конструкцией, как соединяются детали и какие размеры уже есть в узле.
Если точных данных по посадочному месту нет, начинать следует не с поиска похожего изделия, а со сбора исходной информации. Потребуются обозначение оборудования или узла, данные из каталога, размеры старого кольца и канавки. Старое уплотнение может быть деформировано, поэтому его размеры используют как вспомогательные, а не как единственный источник.
Для заказа также важно разделять два понятия: размер самого кольца и размер пространства, в котором оно работает. Кольцо должно занимать канавку без чрезмерного натяга и без свободного перемещения, но конкретное соответствие всегда проверяют по конструкции соединения. Если в описании изделия указаны только код или обозначение, их сопоставляют с назначением узла и данными поставщика.
В каталоге встречаются позиции с обозначениями 25-30, 25-50 и 60-140. Эти записи нельзя автоматически трактовать как универсальные размеры для любого соединения. Их следует использовать как идентификаторы конкретных позиций и обязательно сверять с карточкой изделия, назначением и фактической геометрией посадочного места.
Как выбрать кольцо уплотнительное по канавке
Подбор по канавке начинается с осмотра посадочного места. Канавка должна быть очищена от загрязнений, остатков старого уплотнения и следов повреждения. После очистки проверяют ее форму, непрерывность и состояние кромок. Даже подходящее по диаметру изделие не обеспечит нормальную работу, если в канавке есть заусенец, забоина или участок с нарушенной геометрией.
Размеры канавки и сечение
Сечение уплотнения сопоставляют с шириной и глубиной канавки. Проверяют, помещается ли кольцо по всей окружности и остается ли место для правильного прилегания сопрягаемой детали. Нельзя оценивать посадку только по одному участку: локальный излишек или недостаток пространства может быть незаметен при поверхностном осмотре.
При измерении канавки фиксируют размеры в нескольких точках. Если значения различаются, это может указывать на износ, загрязнение или повреждение поверхности. До выяснения причины нельзя компенсировать проблему выбором кольца большего или меньшего размера. Сначала восстанавливают достоверные исходные данные по узлу.
Сечение старого изделия также измеряют осторожно. После демонтажа оно может иметь следы сжатия, растяжения или деформации. Поэтому результат сравнивают с данными оборудования и с размерами канавки. Если старое кольцо разрезали при снятии, его окружность уже нельзя использовать для прямого определения диаметра без дополнительных измерений.
Диаметр посадочного места
Диаметр выбирают с учетом того, где именно работает уплотнение: на внутренней или наружной поверхности соединения. Сначала определяют базовую поверхность, затем измеряют ее в зоне установки. Для точного подбора важно не смешивать диаметр канавки с диаметром сопрягаемой детали и с наружным размером самого кольца.
При наличии чертежа используют его данные, но проверяют соответствие реального узла. В эксплуатации размеры могут отличаться из-за износа, ремонта или замены одной из деталей. Если чертеж отсутствует, фиксируют несколько измерений и передают поставщику не только число, но и место, где оно получено.
Нельзя растягивать неподходящее кольцо, чтобы компенсировать ошибку по диаметру. При растяжении меняется его посадка, а при установке возрастает риск перекручивания и повреждения. Равно нежелательно принудительно укладывать слишком большое изделие: оно может выйти из канавки или защемиться между деталями.
Тип соединения
Перед заказом определяют, является ли соединение неподвижным или детали перемещаются относительно друг друга. Также учитывают способ стяжки: детали могут соединяться осевым сближением, вводиться одна в другую или фиксироваться иным конструктивным способом. От этого зависит, как кольцо будет проходить через кромки и насколько важна защита от среза при сборке.
Если при соединении одна деталь проходит через зону с кольцом, проверяют все переходы на пути установки. Острые кромки, отверстия, резьба и выступы должны быть закрыты или исключены из контакта с уплотнением. Путь сборки должен быть понятен заранее, а не определяться усилием во время монтажа.
| Что проверяют | Какие данные нужны | Зачем это нужно |
|---|---|---|
| Канавка | Форма, ширина, глубина, состояние кромок | Чтобы исключить неполное размещение и повреждение изделия |
| Диаметр | Размер посадочной поверхности и кольца | Чтобы избежать чрезмерного растяжения или свободного хода |
| Сечение | Сечение изделия и пространство канавки | Чтобы обеспечить правильное прилегание сопрягаемых деталей |
| Соединение | Неподвижное или с перемещением, способ сборки | Чтобы выбрать безопасный порядок установки |
| Позиция каталога | Код, обозначение и назначение | Чтобы не смешать похожие изделия при заказе |
При передаче заявки удобно указывать все четыре группы данных одновременно. Даже если известен код, описание посадочного места помогает исключить замену на внешне похожую позицию. В каталоге встречаются кольца с маркировкой JASO F404 и кодами 24-012, 31-025, 35-022; такие обозначения следует рассматривать вместе с данными конкретного изделия, а не как замену проверке размеров.
Кольца резиновые уплотнительные ГОСТ: проверка совместимости
Запрос на кольца резиновые уплотнительные ГОСТ часто формулируют по названию стандарта, но для практического заказа этого недостаточно. Обозначение помогает сузить поиск, однако совместимость подтверждается только после сопоставления изделия с узлом. В заявке указывают оборудование, место установки, доступные размеры и известный код позиции.
Каталог ориентирован в том числе на позиции для XP500, YP400, XC125, XV1700, XV1900 и YFM350. Отдельно представлены изделия для лодочных моторов 9.9F, 9.9G, 15F, T20–T40 и M9.9–M40. Наличие обозначения оборудования облегчает поиск, но не отменяет проверки фактического посадочного места, особенно если узел ранее разбирался или ремонтировался.
Для просмотра доступных позиций используется раздел Кольца уплотнительные. Если кольцо приобретается вместе с дополнительными деталями для оборудования, полезно отдельно проверить разделы Аксессуары для даунриггера и Аксессуары для лодок BADGER.
Не следует переносить код или обозначение с одной модели на другую без проверки. Даже близкие по названию двигатели могут иметь разные посадочные места. Если необходимого размера нет в исходных данных, лучше отправить запрос с фотографией узла, измерениями и описанием соединения. Это быстрее, чем подбирать изделие по внешнему сходству и затем возвращаться к причине негерметичности.
Монтаж уплотнительного кольца без повреждения
Монтаж начинается до того, как кольцо вынуто из упаковки. Подготавливают чистое рабочее место, мягкую безворсовую салфетку и инструмент, который не оставляет задиров. Металлические острые предметы не используют для поддевания или проталкивания изделия. Если конструкция требует специального средства для сборки, его применяют только после проверки совместимости с деталями узла и самим уплотнением.
Подготовка канавки
Старое изделие извлекают аккуратно, не повреждая стенки канавки. Остатки загрязнений удаляют, после чего поверхность осматривают при хорошем освещении. Особое внимание уделяют входным кромкам и участкам, через которые проходит сопрягаемая деталь. Любая частица между кольцом и поверхностью может создать местный зазор или привести к повреждению при стяжке.
Перед установкой проверяют новое изделие. На нем не должно быть видимых порезов, надрывов, следов защемления и посторонних включений. Сверяют код, обозначение и количество с заявкой. Кольцо не устанавливают, если его происхождение или соответствие позиции невозможно подтвердить.
Укладка кольца
Кольцо укладывают в канавку постепенно, по окружности, без резкого растягивания. Сначала фиксируют небольшой участок, затем распределяют изделие по всей длине. После укладки проводят пальцем по окружности и убеждаются, что кольцо лежит ровно, не вышло из канавки и нигде не перекручено.
Перекручивание часто возникает, когда изделие вставляют одним движением или пытаются продавить только в одном месте. Если кольцо не укладывается свободно, сборку прекращают и повторно проверяют размеры. Усилие не должно заменять проверку геометрии. При прохождении детали через уплотнение контролируют, чтобы кромка не зацепила кольцо.
Сборка и контроль
Сопрягаемые детали сводят плавно, без перекоса. Если требуется равномерная стяжка, усилие прикладывают последовательно и контролируют положение деталей. После сборки проверяют, не выступает ли кольцо за пределы посадочного места и не было ли оно выдавлено в сторону.
При обнаружении повреждения после разборки не используют то же изделие повторно. Даже если дефект кажется небольшим, его учитывают при оценке причины: неправильный размер, острый край, перекос, загрязнение или чрезмерное усилие. Повторная установка без устранения причины приводит к повторению ошибки.
Практический порядок подбора и монтажа полезно фиксировать в заявке или карте обслуживания. Записывают обозначение оборудования, код изделия, измеренные размеры, состояние канавки и результат проверки после сборки. Такой подход помогает отделить ошибку выбора от ошибки монтажа и упрощает повторную закупку.
Если параллельно подбираются другие детали двигателя, можно использовать материал Какие ступичные подшипники выбрать: виды и совместимость. Для вопросов по комплектующим двигателя также доступна статья Какие свечи лучше для разных двигателей: подбор.
Частые вопросы
Как выбрать кольцо уплотнительное ГОСТ?
Начинают с канавки, посадочного диаметра и типа соединения. Код и обозначение изделия дополнительно сверяют с данными оборудования и карточкой каталога.
Что учитывать для кольца уплотнительного ГОСТ 9833?
Проверяют сечение, диаметр, форму канавки, состояние кромок и способ сборки. Нельзя заменять эти проверки выбором по одному названию.
Подойдут ли кольца резиновые уплотнительные ГОСТ для любого соединения?
Нет. Подходящее изделие определяется конкретными размерами и конструкцией узла. Внешне похожее кольцо может не соответствовать посадочному месту.
Как устанавливать круглые уплотнительные кольца ГОСТ?
Канавку очищают, кольцо осматривают и укладывают без перекручивания и резкого растяжения. Детали соединяют плавно, не допуская защемления на кромке.
Как проверить уплотнительные кольца сечения ГОСТ перед монтажом?
Сверяют код и обозначение, осматривают изделие и сопоставляют его сечение и диаметр с канавкой. При сомнении измерения повторяют до установки.
Итоговый порядок подбора
Надежный подбор строится в такой последовательности: определить узел и тип соединения, очистить и измерить канавку, установить посадочный диаметр и сечение, сверить код с каталогом, затем подготовить монтаж без острых инструментов и перекоса. Если исходных данных недостаточно, в запросе указывают модель оборудования, размеры и фотографии посадочного места. Такой порядок снижает риск ошибки и позволяет заранее выявить проблему, которую невозможно исправить одним выбором кольца.
