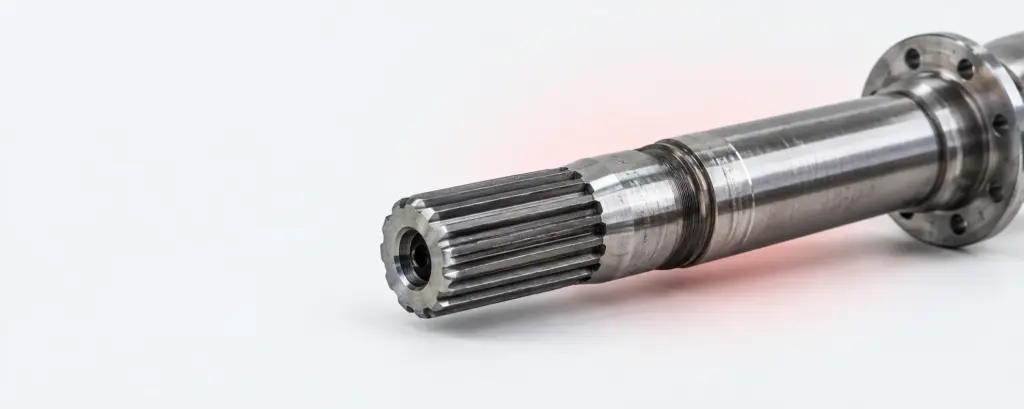

Размер вала: подбор приводного вала по модели

Размер вала подбирают по точной модели узла и исполнению, а не только по длине снятой детали. Для проверки сопоставляют указанную в каталоге длину, данные о шлицевом соединении и обозначения версии, если они предусмотрены для модели.

Уточнить подбор вала

Как выбрать приводной вал по модели

Начните с обозначения техники и узла, для которого нужна запчасть. Запишите модель так, как она приведена на имеющейся документации или на самом изделии: сокращённое название может не содержать сведений, важных для подбора. Затем определите исполнение. Если для модели встречаются версии с буквенными обозначениями, эти буквы нужно сверять наравне с названием модели. Только после этого сравнивайте размеры и описание соединения. Такой порядок снижает риск выбрать деталь, которая выглядит подходящей по одному параметру, но относится к другому исполнению.

Для запроса поставщику полезно подготовить обозначение модели, сведения об исполнении, маркировку снятого вала, если она сохранилась, и результаты его измерения. Если старый вал повреждён или отсутствует, это тоже стоит указать. В таком случае измерение по образцу не может служить проверкой, и особенно важно не заменять недостающие сведения предположением. Сообщите, какие данные взяты из каталога, а какие получены с самой детали: так проще выявить противоречие до заказа.

Не переносите характеристики между моделями только потому, что их названия похожи. В каталоге представлены приводные валы для Tohatsu, Yamaha, Sea-Doo и других моделей, но наличие запчастей для разных производителей не означает взаимозаменяемости. Совместимость нужно устанавливать для конкретной позиции. Если сведения о модели неполные, сначала уточните их, а уже затем переходите к выбору товара в разделе Валы приводные.

Какие параметры сверять перед заказом

Длина помогает отличить варианты в пределах одной модели или группы моделей, но сама по себе не описывает вал полностью. Вместе с ней проверяют обозначение модели, исполнение и шлицевое соединение, если сведения о нём приведены в карточке. Важно сопоставлять характеристики одной конкретной позиции, а не собирать подходящие показатели из описаний разных товаров. Совпадение отдельных строк ещё не подтверждает, что деталь предназначена для нужного узла.

Сведения о шлицах требуют такой же аккуратности, как сведения о длине. Для вала Tohatsu 40C(S) указано 15 шлицов. Для вариантов F50-60 приведено обозначение 17T. При сравнении сохраняйте запись характеристики в том виде, в каком она дана для товара, и уточняйте её значение при необходимости. Не заменяйте обозначение догадкой и не делайте вывод о совместимости только по похожей записи: для заказа нужен согласованный набор данных по модели и детали.

Отдельно проверяйте буквенные обозначения исполнения. Для MFS25-30 приведены версии L и S с разной длиной вала. Поэтому запись названия модели без версии оставляет выбор открытым. Если исполнение в документах и на снятой детали определить не удалось, передайте поставщику оба варианта и попросите проверить применяемость. Выбирать между ними по фотографии или по общей форме детали без дополнительных данных не следует.

Данные для сравнения по моделям

Ниже приведены только те характеристики, которые указаны в исходных данных. Пустая графа не означает, что параметр для товара не существует: она означает, что его значение здесь не приведено. Таблица помогает увидеть, какие сведения уже есть для первичного сравнения и какие вопросы нужно уточнить перед покупкой.

Таблицу нельзя использовать как перечень взаимозаменяемых деталей. Её строки относятся к разным обозначениям моделей и исполнений. Даже внутри группы F50-60 указаны две разные длины при одинаковом обозначении 17T. Это наглядный случай, когда проверка соединения без проверки длины не завершает подбор. Для MFS25-30, напротив, в исходных данных прямо названы исполнения L и S и соответствующие им длины, но не приведены сведения о шлицах. Отсутствующий параметр нельзя заполнять по аналогии с другим валом.

Как измерять снятую деталь

Если старый вал сохранился, сначала осмотрите его состояние. Повреждённый конец, следы переделки или утраченный участок мешают получить надёжный результат. До измерения очистите доступные поверхности так, чтобы было видно начало и конец детали. Зафиксируйте, между какими именно точками получена длина. Без указания этих точек число трудно сопоставить с каталогом: различие может быть связано не с самим валом, а с тем, что измеряли разные участки.

Сравнивайте результат с каталожной характеристикой осторожно. В переданных данных есть значения длины, но нет описания методики их измерения. Поэтому нельзя утверждать, что любое измерение снятой детали автоматически выполнено тем же способом. При расхождении не подгоняйте результат под ближайшую строку таблицы. Лучше сообщить поставщику фактический результат, обозначение модели и точки измерения, а также приложить снимки детали, если это возможно.

При осмотре шлицевого конца отмечайте, можно ли уверенно определить его состояние и характеристики. Износ или механическое повреждение способны затруднить проверку. Если число шлицов вызывает сомнение, так и укажите в запросе. Нет смысла записывать предположительный результат как установленный факт: ошибка на этом этапе перейдёт в заказ и может обнаружиться только при установке. Для модели Tohatsu 40C(S) сравнение с указанными 15 шлицами полезно лишь вместе с проверкой самой модели и длины 579 мм.

Примеры сопоставления характеристик

Первый пример — выбор между двумя позициями для F50-60. В исходных данных обе имеют обозначение 17T, но длины составляют 1853 мм и 1711 мм. Если известна только запись 17T, выбрать нужную строку нельзя: она присутствует у обоих вариантов. Нужно выяснить, какой вариант соответствует конкретному узлу, и сверить длину по надёжному источнику или снятому образцу. Здесь сравнение работает как последовательное исключение неподходящей позиции, а не как поиск единственного совпадающего признака.

При расчётном сравнении этих вариантов можно вычесть меньшую указанную длину из большей, чтобы убедиться: речь идёт не об одинаковых деталях с разным описанием. Но сама разница не отвечает на вопрос о применяемости. Если результат измерения старого вала не совпал ни с одним каталожным значением, выбор «ближайшего» варианта не становится обоснованным. Сначала проверьте способ измерения и точность обозначения модели, затем уточните позицию у поставщика.

Второй пример — MFS25-30. В исходных данных версии L соответствует длина 1797 мм, а версии S — 1776 мм. Здесь полезно сравнить не только сами значения, но и их связь с обозначением исполнения. Даже если покупатель располагает снятым валом и может измерить его, буквенная версия остаётся важной проверкой. Если документы указывают одно исполнение, а измерение похоже на другое, не выбирайте товар до выяснения причины расхождения.

Третий пример — Tohatsu 40C(S). Для этого вала в исходных данных одновременно указаны длина 579 мм и 15 шлицов. Такая пара характеристик даёт больше оснований для проверки, чем одна длина. Тем не менее она не заменяет сверку названия модели. Если старый вал по измерению подходит, а маркировка техники не подтверждает Tohatsu 40C(S), заказывать позицию по внешнему сходству преждевременно. Сначала установите, от какого узла снята деталь.

Для проверки конкретного случая передайте данные по модели и измерения: Запросить проверку подбора.

Что указать в запросе поставщику

Короткий запрос вида «нужен длинный приводной вал» не позволяет проверить применяемость. Укажите полное известное обозначение модели и отдельно напишите, есть ли сведения об исполнении L или S. Если речь о F50-60, отметьте, что в данных встречаются варианты длиной 1853 мм и 1711 мм, и сообщите, какой источник подтверждает требуемый вариант. Если источник неизвестен, прямо попросите помочь его определить. Так поставщик будет видеть не только желаемую позицию, но и основание для выбора.

Если есть снятая деталь, опишите её состояние и передайте результат измерения вместе с пояснением, как он получен. Укажите сведения о шлицах или обозначении соединения, только если можете их подтвердить. Полезно отдельно перечислить расхождения: например, модель известна, а длина по образцу не совпадает с доступным описанием. Такая формулировка лучше, чем попытка скрыть противоречие и указать наиболее похожий вариант.

Попросите подтвердить именно применяемость выбранной позиции к вашей модели и исполнению. Наличие товара в разделе каталога отвечает на вопрос, где искать запчасть, но не завершает техническую проверку. Если нужных сведений в описании нет, уточните их до оформления заказа. Особенно это касается параметров, которые в исходных данных не названы: отсутствие записи не следует понимать как подтверждение того, что дополнительная проверка не нужна.

Ошибки при подборе

Частая ошибка — взять за основу один размер и не проверить обозначение узла. Длина может помочь отсеять неподходящие варианты, однако она не устанавливает модель сама по себе. Другая ошибка — считать одинаковую запись шлицевого соединения доказательством полной совместимости. Пример F50-60 показывает обратное: при обозначении 17T указаны разные длины. Для надёжного выбора характеристики должны относиться к одной и той же каталожной позиции и подходить к конкретному исполнению.

Ещё одна ошибка — пропускать буквенные обозначения. В случае MFS25-30 запись L или S непосредственно связана с выбором длины. Если в заказе оставить только общее название модели, продавцу придётся уточнять исполнение, а покупатель рискует ориентироваться на неподходящий товар. Не менее рискованно считать отсутствие информации в таблице отрицательным признаком. Если для MFS25-30 здесь не указаны шлицы, это не утверждение об их конструкции, а ограничение доступных сведений.

Не стоит также переносить выводы из подбора других деталей на приводной вал. В статье Аналоги подшипников для лодочных моторов и квадроциклов рассматривается другой вид запчастей: подход к поиску замен полезно изучать отдельно, но параметры подшипника не определяют нужный вал. Аналогично материал Какие колодки лучше для мотоцикла и квадроцикла относится к подбору колодок, а не к совместимости приводных валов.

Проверка перед оформлением заказа

Перед заказом ещё раз прочитайте карточку выбранной позиции целиком. Сверьте обозначение модели с вашими данными, затем исполнение и длину, после этого — сведения о шлицевом соединении, если они доступны. Проверяйте не только совпадения, но и пробелы в информации. Если параметр важен для вашего случая, а в описании его нет, задайте вопрос вместо того, чтобы делать вывод по фотографии или по соседней позиции каталога.

Разделы сайта помогают ориентироваться в ассортименте, но не заменяют проверку назначения товара. Для поиска вала используйте раздел приводных валов; смежные товары, например из раздела Аксессуары для даунриггера, относятся к другой задаче. В запросе укажите, что вам нужен именно приводной вал, а не аксессуар или другая деталь узла. Это особенно полезно, когда обращение составлено без артикула и сопровождается только фотографией.

Итоговая проверка проста по логике, хотя иногда требует уточнений: известна модель, подтверждено исполнение, сопоставлены опубликованные характеристики, а расхождения разобраны до покупки. Если по какому-либо пункту данных нет, обозначьте его как открытый вопрос. Такой подход не гарантирует подбор по неполному описанию, но позволяет не выдавать предположение за точную совместимость и вовремя запросить недостающие сведения.

Частые вопросы

Как узнать нужную длину приводного вала?

Начните с точного обозначения модели и исполнения узла. Затем сверьте указанную для них длину с данными снятой детали, учитывая способ измерения. Если старый вал повреждён или неизвестно, как измерена каталожная длина, не принимайте приблизительное совпадение за подтверждение.

Достаточно ли совпадения длины для подбора?

Нет. Нужно также сверить модель, исполнение и данные о шлицевом соединении, если они указаны. Совпадение длины показывает только соответствие одного параметра и не доказывает, что вал предназначен для нужного узла.

Что означает обозначение L или S при подборе?

Оно различает исполнения, для которых могут быть указаны валы разной длины. Для MFS25-30 в исходных данных названы обе версии, поэтому перед заказом важно установить, какая из них относится к вашему узлу.

Можно ли подобрать вал только по числу шлицов?

Нет. Совпадение числа шлицов не подтверждает совпадение длины и совместимость с конкретной моделью. Сверяйте все доступные характеристики одной позиции и уточняйте неуказанные данные, если они нужны для выбора.

Что делать, если данные снятого вала расходятся с каталогом?

Не выбирайте деталь по одному совпавшему параметру. Уточните обозначение модели, исполнение и способ измерения, затем передайте поставщику все обнаруженные расхождения. До проверки причины расхождения заказ лучше не оформлять.

Если остались сомнения по модели или исполнению, передайте имеющиеся характеристики для проверки: Уточнить применяемость вала.
