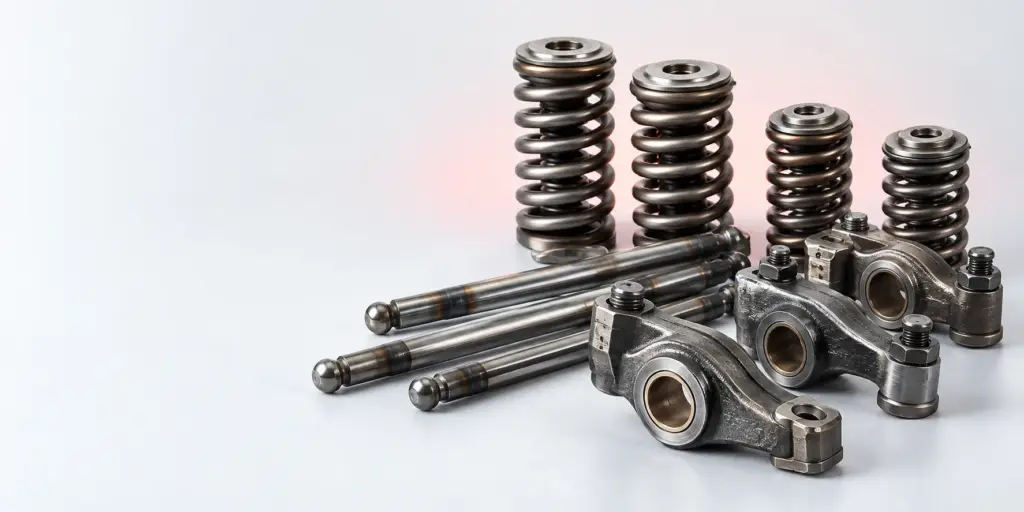

Установка клапанов дизельного двигателя начинается с определения состава деталей ГРМ для конкретного двигателя: пружин, штанг толкателей, коромысел и сопряжённых элементов. Перед монтажом сверяют обозначения деталей с документацией, проверяют их состояние и соблюдают установленный для двигателя порядок сборки и регулировки.
Состав узла и границы подбора
При работе с клапанным механизмом важно разделять две задачи: подбор запасных частей и собственно монтаж. Каталожная запись помогает найти деталь с указанным обозначением, но не заменяет документацию на двигатель. Документация определяет состав узла, места установки, допустимые варианты исполнения и порядок работ. Если двигатель уже разбирали, к этим сведениям добавляют результаты осмотра снятых деталей. Такой подход снижает риск заказать позицию с похожим названием, которая не относится к нужному месту установки.
Пружина, штанга толкателя и коромысло выполняют разные задачи в механизме. Поэтому их не подбирают одним общим запросом «детали клапанов» без уточнения двигателя и требуемых позиций. Для снабжения удобнее составить перечень по каждой детали: наименование, обозначение, количество по ремонтной ведомости и основание для выбора. Основанием может быть запись в документации или читаемая маркировка снятого элемента, подтверждённая проверкой применимости. Если обозначение отсутствует либо читается не полностью, эту неопределённость лучше отметить сразу, а не переносить в заказ как установленный факт.
В разделе Клапаны и газораспределение судовых дизелей представлены относящиеся к теме позиции. Просмотр раздела удобен для поиска по известному обозначению и предварительного формирования заявки. Окончательный перечень зависит от того, какие детали действительно требуется заменить при ремонте. Наличие нескольких типов изделий в одном разделе не означает, что они образуют готовый комплект для любого дизеля.
Пружины для клапанного механизма
В каталоге указаны пружины ЭНЦ 1.7/1.5 466-263.009 и Г60 Пружина. Г72-521012. Эти обозначения следует сохранять в заявке без сокращений и перестановки символов. По одному факту наличия позиций нельзя установить их взаимозаменяемость, назначить их конкретному двигателю или определить параметры монтажа. Если требуется одна из этих пружин, сначала сверяют запись с документацией на узел, а затем указывают подтверждённое обозначение при обращении к поставщику.
При разборке важно не смешивать снятые детали из разных мест установки до завершения осмотра. Если пружины предполагается использовать повторно, решение принимают по результатам проверки и по требованиям ремонтной документации. Если требуется замена, фиксируют причину: обнаруженный дефект, указание ремонтной ведомости или необходимость собрать узел из согласованных деталей. В заявке причина не заменяет обозначение, но помогает понять, нужен ли подбор одной позиции либо уточнение состава всего механизма.
Пружину нельзя выбирать по внешнему сходству или только по слову «пружина» в названии товара. Даже когда наименование выглядит подходящим, для монтажа существенна подтверждённая применимость к конкретному двигателю и месту установки. При отсутствии такой проверки не стоит назначать рабочее положение детали, способ её замены или параметры регулировки по описанию каталога. Эти сведения берут из документации на двигатель и используют при выполнении работ.
Штанги толкателей по обозначению двигателя
Для двигателей WD615/618 и WD10 в каталоге указана штанга толкающая 61800050143. Для Ч/ЧН 18/22 указана штанга толкателя 01-1301. Это разные каталожные записи, которые нужно передавать в заявке вместе с обозначением двигателя. Совпадение функционального названия не служит основанием считать штанги взаимозаменяемыми. Если на объекте обслуживают несколько двигателей, заявки и снятые образцы целесообразно разделять по каждому из них.
Штанга работает как часть цепи передачи движения в клапанном механизме. При её подборе проверяют не только написание обозначения, но и исходные данные по двигателю: какая именно машина ремонтируется, какой узел разобран и что указано в ремонтной ведомости. Если запись на снятой детали повреждена, полезно приложить к запросу сведения из документации и фотографию изделия. Фотография помогает объяснить задачу, но сама по себе не подтверждает применимость другой каталожной позиции.
Перед повторной установкой снятую штангу осматривают в порядке, предусмотренном ремонтной документацией. Отдельное внимание уделяют тому, чтобы детали не перепутали при хранении после разборки. Если принято решение о замене, новую позицию сверяют с заказом и документами до начала сборки. Такой контроль особенно важен, когда на рабочем месте одновременно находятся штанги для разных двигателей: ошибка в выдаче со склада обнаружится раньше, чем деталь попадёт в механизм.
Коромысла и сопряжённые детали
Для Ч/ЧН 18/22 указано коромысло 01-051101-1. В том же перечне фактов для этих двигателей приведена штанга толкателя 01-1301. При заявке на ремонт клапанного механизма их удобно проверять рядом: так проще увидеть, все ли позиции из ремонтной ведомости учтены. При этом наличие двух обозначений в каталоге не означает, что обе детали всегда меняют одновременно. Объём замены устанавливают по состоянию узла и требованиям документации.
В разделе также есть коромысла и штанги для Skoda 275 A2L. Если нужен ремонт этого двигателя, в запросе следует назвать двигатель и перечислить необходимые позиции по имеющейся документации. Самого указания на присутствие деталей в разделе недостаточно, чтобы определить их обозначения, количество или совместимость между собой. Когда таких сведений нет, корректнее запросить уточнение, чем переносить в ведомость данные от другого двигателя.
Коромысло при монтаже рассматривают вместе с деталями, с которыми оно работает в собранном механизме. До установки проверяют комплектность разобранного узла, состояние сохраняемых элементов и отсутствие путаницы между местами установки. Крепёж, если он требуется по результатам ремонта, подбирают отдельно по документации. Для поиска соответствующей номенклатуры на сайте есть раздел Болты, гайки, втулки, общий крепёж. Материал о том, как подходить к подбору гаек, размещён в статье Гайка: размеры, характеристики и подбор; её нельзя использовать вместо документации на крепёж конкретного двигателя.
Как выбрать детали перед монтажом
Отправная точка подбора — обозначение двигателя, затем перечень деталей из документации и результаты дефектации. Если известен только общий тип детали, запрос остаётся неполным. Например, формулировка «нужна штанга толкателя» не показывает, относится ли задача к WD615/618, WD10, Ч/ЧН 18/22 или Skoda 275 A2L. Уточнение двигателя до поиска по каталогу помогает не смешивать позиции и уменьшает число последующих согласований.
Следующий шаг — точная запись обозначений. В заявке стоит отделять подтверждённые сведения от предположений. Подтверждённое обозначение переписывают из документации или сверенной записи на детали. Если обозначение снятого изделия читается не полностью, это прямо указывают и прикладывают доступные исходные материалы. Не следует самостоятельно исправлять символы по сходству с другими позициями: для поиска такая правка выглядит как точный артикул, хотя фактически им не является.
| Двигатель или позиция | Что указано в каталоге | Что уточнить перед заказом |
|---|---|---|
| ЭНЦ 1.7/1.5 | Пружина 466-263.009 | Применимость по документации на узел |
| Г60 | Пружина Г72-521012 | Применимость по документации на узел |
| WD615/618 и WD10 | Штанга толкающая 61800050143 | Обозначение установленного двигателя |
| Ч/ЧН 18/22 | Штанга толкателя 01-1301; коромысло 01-051101-1 | Состав деталей по ремонтной ведомости |
| Skoda 275 A2L | Коромысла и штанги | Обозначения требуемых изделий |
Таблица служит ориентиром для составления запроса, а не инструкцией по взаимозаменяемости. Для Skoda 275 A2L в переданных данных нет обозначений отдельных коромысел и штанг, поэтому их необходимо уточнять. Для пружин указаны каталожные позиции, но не приведены монтажные параметры. Если в ремонтной ведомости перечислены дополнительные детали, их проверяют отдельно; нельзя считать таблицу полным составом клапанного механизма.
До передачи заявки полезно ещё раз сопоставить три документа или источника сведений: запись о двигателе, ремонтную ведомость и перечень выбранных каталожных позиций. Расхождение между ними не устраняют догадкой. Его фиксируют как вопрос для технического уточнения. Такой порядок особенно полезен, если заказ оформляет снабжение, а работы выполняет другая служба: обе стороны видят, какие данные подтверждены и что ещё требуется проверить.
Подготовка к монтажу и контроль сборки
Работу начинают с документации на конкретный двигатель и согласованного перечня заменяемых деталей. Перед разборкой и в ходе неё сохраняют привязку снятых элементов к узлу. После получения новых деталей сравнивают поставку с заявкой: наименование, обозначение и количество по ведомости. Если обнаружено расхождение, его выясняют до монтажа. Установка детали с неподтверждённым обозначением осложняет последующий контроль и может потребовать повторной разборки.
На рабочем месте отдельно размещают проверенные детали, снятые изделия и позиции, по которым ещё есть вопросы. Это простой способ избежать случайной перестановки при сборке нескольких узлов. Осмотр сопряжённых поверхностей и решение о повторном использовании элементов проводят по принятой ремонтной процедуре. Описание товара в каталоге не отвечает на вопросы о допустимом состоянии бывшей в работе детали; для этого нужны документация и результаты фактической проверки.
Порядок установки пружин, штанг и коромысел, применение монтажного инструмента и последующую регулировку определяют по документации на двигатель. Здесь нельзя назначить единый порядок для всех перечисленных моделей: представленные каталожные факты содержат обозначения изделий, но не содержат технологических требований. По той же причине не следует переносить настройки с похожего двигателя или ориентироваться на ранее выполненный ремонт без проверки применимости процедуры.
После сборки проверяют, что детали установлены в предусмотренные места, механизм собран полностью, а требуемые регулировки и контроль выполнены по документации. Результаты работ и сведения об установленных позициях полезно сохранить в ремонтной записи. Если при контрольной проверке возникли сомнения в соответствии детали, их разрешают до дальнейшей эксплуатации. Для снабжения такая запись также полезна: при следующем ремонте она показывает, что было заказано и фактически установлено.
Что указать в заявке на детали ГРМ
В запросе на поставку указывают двигатель, требуемую деталь, подтверждённое обозначение и количество по ремонтной ведомости. Если нужны разные позиции, их перечисляют отдельными строками. Например, для Ч/ЧН 18/22 штангу 01-1301 и коромысло 01-051101-1 не объединяют в одну неопределённую позицию «детали ГРМ». Для WD615/618 и WD10 обозначение штанги 61800050143 указывают без замены на описание её внешнего вида.
К запросу можно приложить сведения о снятой детали и пояснить, какая информация требует проверки. Если обозначение не подтверждено, лучше сформулировать задачу как подбор, а не как заказ точно установленного изделия. Это помогает разделить ответственность за исходные данные и не создаёт ложной определённости. При необходимости крепежа его также перечисляют отдельно. Общий подход к подбору элементов двигателя отличается от выбора деталей системы зажигания; смежный материал Какие свечи лучше для разных двигателей: подбор не заменяет сведения по клапанному механизму дизеля.
Если заявка формируется до завершения разборки, отдельно отметьте предварительные и подтверждённые позиции. После дефектации перечень можно уточнить по фактическому состоянию механизма. Это практичнее, чем включать в заказ все встреченные в разделе пружины, штанги и коромысла без привязки к ремонту. Для каждой строки должен быть понятен источник обозначения и двигатель, к которому она относится.
Частые вопросы
Какие детали нужны для установки клапанов дизельного двигателя?
Состав зависит от конкретного двигателя и объёма ремонта. Пружины, штанги толкателей и коромысла проверяют по документации и результатам осмотра; наличие этих групп товаров в каталоге не означает обязательную замену всех деталей сразу.
Как подобрать пружину при установке клапанов?
Установите обозначение требуемой детали и сверьте его с документацией на узел. В каталоге указаны пружины ЭНЦ 1.7/1.5 466-263.009 и Г60 Пружина. Г72-521012, но их нельзя назначать для другого двигателя по одному внешнему сходству.
Какая штанга толкателя указана для WD615/618 и WD10?
Для WD615/618 и WD10 указана штанга толкающая 61800050143. Перед заказом проверьте обозначение установленного двигателя и сопоставьте позицию с ремонтной документацией, особенно если на объекте обслуживают несколько двигателей.
Какие штанга и коромысло указаны для Ч/ЧН 18/22?
В каталожных данных для Ч/ЧН 18/22 приведены штанга толкателя 01-1301 и коромысло 01-051101-1. Указывайте их в заявке отдельными строками и подтверждайте необходимость каждой позиции по ремонтной ведомости.
Что проверить после монтажа деталей ГРМ?
Проверьте комплектность сборки, размещение деталей и выполнение предусмотренных документацией регулировок и контрольных операций. Если применимость установленной детали остаётся неподтверждённой, вопрос нужно закрыть до ввода двигателя в работу.
