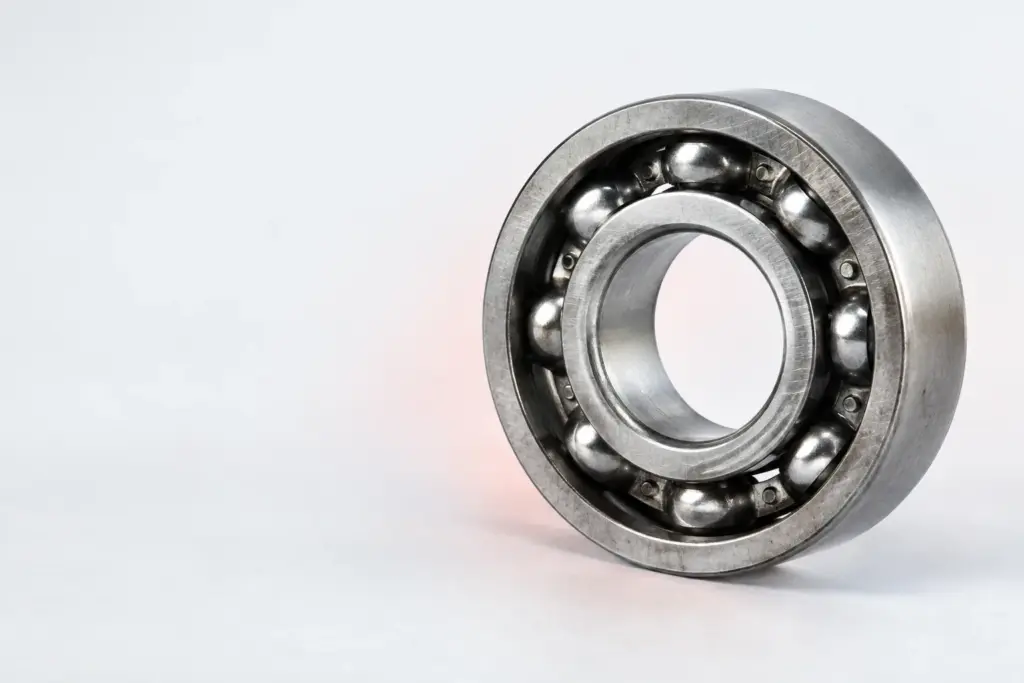

Диаметр подшипника определяют по двум поверхностям: внутренний измеряют по отверстию для вала, наружный — по внешней поверхности кольца, входящей в корпус. Для подбора замены измерьте оба размера, проверьте ширину детали и сопоставьте результаты с местом установки.
Внутренний диаметр подшипника
Внутренний размер относится к отверстию, которым подшипник устанавливается на вал или другую опорную деталь. Измерять нужно поверхность кольца, контактирующую с посадочным местом, а не край отверстия. На краю может быть фаска: если губки инструмента попадут на неё, показание не будет соответствовать рабочей поверхности. Сначала очистите отверстие от грязи и смазки, которые мешают плотному контакту измерительных губок.
Снятый подшипник положите так, чтобы к отверстию был свободный доступ. Разведите внутренние губки штангенциркуля внутри кольца и подведите их к противоположным участкам цилиндрической поверхности. Держите инструмент ровно, без перекоса относительно отверстия. Не стремитесь получить показание сильным нажимом: положение губок должно быть устойчивым, но измеряемая деталь и инструмент не должны деформироваться.
Повторите измерение, повернув инструмент относительно первого положения. Если показания различаются, проверьте, не попали ли губки на повреждение, налёт или фаску. Разница также может указывать на износ отверстия. В таком случае единственное показание нельзя принимать за исходный размер детали. Запишите все полученные значения и отдельно отметьте состояние поверхности: эти сведения пригодятся при подборе замены.
Если подшипник ещё стоит на валу, измерить его отверстие непосредственно может быть невозможно. Размер вала помогает понять, с каким посадочным местом вы работаете, но не заменяет измерение снятого изделия. Вал тоже изнашивается, поэтому его фактический размер не всегда равен размеру, на который ориентировались при первоначальной сборке. При сомнениях проверяйте несколько доступных участков посадочного места и фиксируйте следы выработки.
Наружный диаметр подшипника
Наружный размер измеряют по внешней цилиндрической поверхности кольца. Именно эта поверхность взаимодействует с посадочным отверстием корпуса или другого узла. Перед измерением удалите загрязнения и осмотрите кольцо: забоины, следы коррозии и налипший материал могут увеличить показание. Если поверхность повреждена, выбирайте сохранившийся участок и отмечайте, почему результат требует проверки.
Внешние губки штангенциркуля расположите на противоположных сторонах кольца. Измерение проводите поперёк оси детали, не захватывая боковую плоскость и не ставя губки на скруглённую кромку. Проверьте положение инструмента с разных сторон: при перекосе легко получить размер, который не описывает посадочную поверхность. После первого замера поверните деталь или инструмент и повторите операцию в другом направлении.
Если подшипник разрушен и сохранилось только наружное кольцо, его можно измерить отдельно. Но не стоит считать один внешний размер достаточным основанием для заказа: недостающие сведения о внутреннем кольце, ширине и конструкции придётся установить по остаткам детали, сопряжённым элементам или документации к узлу. Для посадочного отверстия корпуса действует та же осторожность, что и для вала: изношенный корпус может не отражать первоначальный размер установленного изделия.
При сравнении кандидатов учитывайте не только то, войдёт ли кольцо в корпус. Важно также, где окажутся его боковые поверхности после установки и будет ли деталь работать в предусмотренном положении. Даже совпадение двух диаметров не подтверждает, что подшипник подходит по ширине и исполнению. Результаты измерений удобнее сразу записывать рядом, чтобы не перепутать внутреннее и наружное значения при обращении к каталогу.
Что измерить вместе с диаметрами
Третий основной размер — ширина подшипника. Её измеряют между боковыми плоскостями колец, если они доступны и не повреждены. Не включайте в результат выступающие загрязнения или остатки соседних деталей. Если кольца смещены из-за разрушения, полученное значение нужно считать предварительным. Без проверки ширины есть риск выбрать изделие, которое подходит к валу и корпусу, но не помещается в узле или не фиксируется штатным способом.
Запишите, из какого именно узла снята деталь. Для подбора полезны назначение машины, место установки и фотографии подшипника с обеих сторон. Снимите также посадочные места после демонтажа, если на них видны следы износа. Эти данные помогают отличить ошибку в измерениях от проблемы сопряжённых деталей. Если на снятом изделии сохранилась читаемая маркировка, перепишите её без догадок и сопоставьте с фактически измеренными размерами.
Осмотрите конструкцию: есть ли доступ к телам качения, закрыты ли боковые стороны, одинаково ли выглядят обе стороны детали. Отметьте, снимался ли подшипник отдельно или вместе с шайбой либо другим соседним элементом. Не объединяйте их толщину с шириной самого подшипника. Когда деталь снята из редуктора или ступицы, сохраните порядок демонтажа элементов: он помогает установить, какие поверхности действительно были посадочными.
| Что проверять | Где измерять или смотреть | Зачем фиксировать |
|---|---|---|
| Внутренний размер | По отверстию внутреннего кольца | Для сопоставления с валом |
| Наружный размер | По внешней поверхности наружного кольца | Для сопоставления с корпусом |
| Ширина | Между боковыми плоскостями детали | Для проверки размещения в узле |
| Состояние поверхностей | На кольцах, валу и в корпусе | Для оценки надёжности замеров |
| Место установки | По сведениям о машине и узле | Для уточнения исполнения при подборе |
Таблица служит перечнем исходных данных, а не заменяет проверку применимости. Если какой-либо размер нельзя снять из-за повреждения, так и укажите при запросе. Предположительное значение, записанное как точное, может привести к неверному выбору. Лучше передать фотографию повреждённой детали и размеры доступных посадочных мест, чем скрыть неопределённость.
Как выбрать замену для узла
Начните с определения узла, а не с поиска детали только по одному числу. В каталоге представлены подшипники приводного вала для Kawasaki 550–1200, подшипники ступиц Grizzly, Rhino, YFM и YXZ, а также роликовые подшипники редукторов Alpha One и Johnson. Эти группы относятся к разным местам установки. Совпадение измеренного размера у деталей из разных групп само по себе не подтверждает их взаимозаменяемость.
Отдельно представлены упорные подшипники и шайбы Johnson и OMC Cobra. При разборке такого узла важно не принять шайбу за часть подшипника и не записать общую толщину собранных элементов как ширину одной детали. Разложите снятые компоненты в порядке установки и измеряйте каждый отдельно. Если порядок уже неизвестен, зафиксируйте это при обращении за подбором вместо того, чтобы восстанавливать его по предположению.
Откройте раздел Подшипники и сначала сопоставьте назначение изделия со своим узлом. Затем проверьте внутренний и наружный размеры, ширину и конструктивные признаки по доступной информации о конкретной позиции. Когда сведений для уверенного сравнения недостаточно, не ориентируйтесь только на фотографию: ракурс может скрывать различия боковых сторон или отдельных элементов.
Для запроса на замену подготовьте краткую запись: какая техника ремонтируется, откуда снята деталь, какие размеры удалось измерить и в каком состоянии находятся кольца. Приложите фотографии самой детали, вала и корпуса, если они помогают показать место установки. Укажите, какой размер измерен непосредственно, а какой получен по сопряжённой детали. Это позволяет проверить исходные данные до выбора позиции и уточнить вопросы по износу.
Проверка посадочных мест перед установкой
Новый подшипник не устранит повреждение вала или корпуса. После снятия старой детали очистите посадочные поверхности и осмотрите их при хорошем освещении. Ищите следы проворачивания кольца, задиры, коррозию и участки заметной выработки. Если поверхность неоднородна, измерение в одном месте может создать неверное представление о состоянии всего посадочного участка.
Проверьте вал и отверстие корпуса в нескольких доступных положениях. Записывайте результаты отдельно от размеров снятого подшипника. Такая запись помогает не подменить размер детали размером изношенного места установки. Если подшипник снимался с явным перекосом или на кольцах остались следы повреждения при демонтаже, оцените, можно ли вообще использовать его поверхности для точного замера.
Не пытайтесь решить вопрос посадки выбором изделия с отличающимся размером на основании приблизительной оценки. Сначала выясните, исправны ли сопряжённые детали и правильно ли определён тип подшипника. Если состояние вала или корпуса вызывает сомнения, передайте измерения и фотографии специалисту по ремонту узла. Подбор запчасти и оценка пригодности посадочных мест — связанные, но разные задачи.
Как вести записи и избежать путаницы
Подпишите измерения понятными обозначениями: отверстие под вал, наружная поверхность под корпус и ширина. Рядом укажите, каким инструментом выполнен замер и удалось ли очистить деталь перед работой. Если вы измеряли разобранный узел по частям, отметьте, к какой именно детали относится каждая запись. Это особенно важно, когда рядом находятся подшипник, шайба и элементы крепления.
Размер крепежа не следует смешивать с размером подшипника. Если при ремонте требуется также проверить крепёж, порядок его измерения рассмотрен отдельно в материале Размеры болтов: как определить диаметр и длину. Для самого подшипника остаются определяющими поверхности колец, его ширина, конструкция и место установки.
Разделы каталога тоже стоит различать по назначению. Например, Аксессуары для даунриггера — отдельный раздел, а не исходная группа для поиска перечисленных подшипников приводного вала, ступиц или редукторов. Уточнение узла до поиска сокращает число неподходящих вариантов и помогает сформулировать запрос поставщику без предположений о применимости детали.
При работе с судовой документацией также отделяйте сведения о запчастях от материалов по оснащению судна. Статья Знаки ИМО на судне: какие обязательны и как их размещать посвящена другой задаче и не служит источником размеров подшипника. Для подбора нужны данные конкретного узла и результаты осмотра снятой детали.
Частые вопросы
Как измерить внутренний диаметр подшипника?
Очистите отверстие и приложите внутренние губки измерительного инструмента к цилиндрической поверхности кольца, избегая фаски. Повторите замер в нескольких направлениях; при расхождении результатов проверьте износ и положение инструмента.
Как измерить наружный диаметр подшипника?
Установите внешние губки на противоположных участках наружного кольца, не захватывая кромку или повреждённый выступ. Измерьте деталь ещё раз после поворота и запишите различия, если они есть.
Можно ли определить внутренний диаметр подшипника по валу?
Измерение вала помогает проверить посадочное место, но не всегда восстанавливает исходный размер снятого изделия. При износе вала или подшипника нужны дополнительные измерения и осмотр обеих поверхностей.
Достаточно ли знать наружный диаметр подшипника для замены?
Нет. Сопоставьте также размер отверстия, ширину, исполнение и назначение детали. Иначе изделие может подходить к корпусу, но не соответствовать валу или условиям установки в узле.
Что делать, если размеры подшипника расходятся при повторном измерении?
Проверьте чистоту поверхностей, положение губок и отсутствие контакта с фаской. Если показания по-прежнему различаются, зафиксируйте их все и осмотрите кольца и посадочные места на износ или повреждения.
Перед заказом сверьте запись измерений с фотографиями детали и сведениями о месте установки. Если остаётся сомнение хотя бы по одному параметру, укажите его в запросе: так проще отделить подтверждённые размеры от предположений и проверить подходящую замену.
