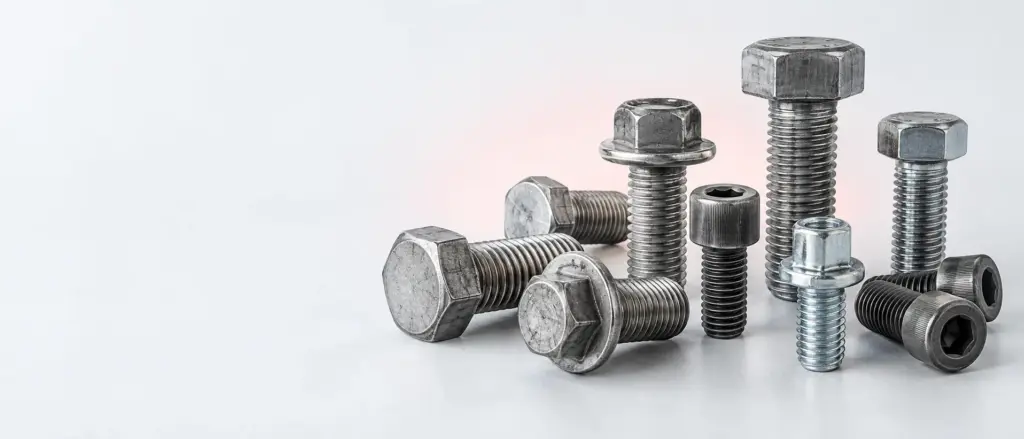

Размеры болтов определяют по двум главным параметрам: диаметру резьбы и длине стержня. В записи M6×20 число после M показывает номинальный диаметр, а число после знака × — длину болта; по такому же принципу читают обозначение M8×50.
Если требуется подобрать крепёж для конкретного соединения, подготовьте обозначение имеющегося болта, замеры посадочного места и сведения о конструкции. При необходимости можно запросить помощь с подбором.
Как читать обозначения болтов
Обозначение вида M6×20 удобно разделять на две части. Буква M указывает на метрическое обозначение резьбы. Первое число относится к номинальному диаметру, второе — к длине. Знак × разделяет эти параметры и помогает не перепутать диаметр со стержнем по длине.
В обозначении M8×50 число 8 не означает длину. Это размер по диаметру резьбовой части в принятом обозначении. Число 50 относится к длине. Поэтому M8×50 нельзя заменять на M8×45 без проверки глубины отверстия и толщины соединяемых деталей: диаметр будет тем же, а длина изменится.
По одной записи нельзя определить форму головки, наличие фланца, внутреннего шестигранника или шайбы. Эти признаки указывают отдельно в названии товара или описании позиции. Например, в каталоге встречаются болты с шайбой, болты с внутренним шестигранником и болты с фланцем. Поэтому при заказе нужно сверять не только цифры, но и конструктивное исполнение.
Как определить диаметр болта
Диаметр выбирают по резьбовой части, а не по размеру головки. Если на крепеже есть читаемая маркировка, сначала используют ее. Для M6 ориентиром служит обозначение 6, для M8 — обозначение 8. Если маркировки нет, сравнивают новый болт с прежним или измеряют резьбовую часть подходящим измерительным инструментом.
Измерять нужно участок, который входит в резьбовое отверстие. Головка может быть шире стержня, особенно у изделий с фланцем, поэтому ее размер не используют для определения диаметра. У болта с внутренним шестигранником также не следует принимать размер углубления под ключ за диаметр резьбы.
При подборе по образцу важно оценить, входит ли крепёж в отверстие без чрезмерного усилия и совпадает ли резьба. Болт большего диаметра не заменяет меньший только потому, что имеет похожую длину. Он может не войти в отверстие или повредить резьбовое соединение. Болт меньшего диаметра, напротив, может не обеспечить правильную посадку.
В практическом описании товара диаметр читают непосредственно из обозначения. Так, позиции M8×45, M8×50, M8×55, M8×60, M8×70 и M8×80 относятся к одной группе по указанному диаметру. Различие между ними находится в длине, а не в первом числе.
Как определить длину болта
Длину читают по числу после знака ×. У болта M6×12 она составляет 12 мм, у M6×20 — 20 мм, у M6×30 — 30 мм. Для крепежа M8 аналогично: M8×40 имеет длину 40 мм, а варианты M8×45, M8×50, M8×55, M8×60, M8×70 и M8×80 отличаются последовательно увеличивающейся длиной.
При измерении сравнивают болты одинакового исполнения. Наличие шайбы, фланца или другой формы головки может менять внешний вид изделия, но не отменяет необходимости отдельно проверять указанную длину. В карточке товара следует искать полное обозначение, а не ориентироваться только на фотографию.
Для выбора длины сначала определяют толщину деталей, которые должны быть соединены. Затем проверяют, какая часть болта должна пройти через отверстие и сколько резьбы должно войти в ответную часть. Излишне длинный крепёж может упереться в конструкцию или мешать соседним элементам. Слишком короткий не обеспечит нужную глубину соединения.
Если болт используется с шайбой, ее толщину также учитывают при проверке общей длины соединения. Это особенно важно для позиций, которые уже обозначены как болты с шайбой, например M6×12 и M6×20. Если в конструкции предусмотрен фланец, нужно учитывать форму опорной поверхности и доступное место вокруг отверстия.
Сравнение доступных обозначений
| Обозначение | Исполнение или группа | Что можно определить |
|---|---|---|
| M6×12 | Болт с шайбой | Диаметр по обозначению M6, длина 12 мм |
| M6×20 | Болт с шайбой | Диаметр по обозначению M6, длина 20 мм |
| M6×30 | Болт с внутренним шестигранником | Диаметр по обозначению M6, длина 30 мм |
| M8×40 | Болт с внутренним шестигранником | Диаметр по обозначению M8, длина 40 мм |
| M8×45 | Болт M8 | Диаметр по обозначению M8, длина 45 мм |
| M8×50 | Болт M8 | Диаметр по обозначению M8, длина 50 мм |
| M8×55, M8×60, M8×70, M8×80 | Болты M8 | Одинаковый указанный диаметр, различная длина |
Таблица показывает логику чтения, а не заменяет проверку конкретной карточки товара. Если у двух позиций совпадает первое число, это еще не означает полного совпадения: могут различаться длина, форма головки и наличие шайбы или фланца.
Как выбрать болт нужного размера
Подбор лучше выполнять в определенной последовательности. Сначала фиксируют диаметр, затем длину, после этого проверяют форму изделия. Такой порядок снижает риск ситуации, когда крепёж подходит по длине, но не входит в отверстие, либо совпадает по диаметру, но не помещается в зоне установки из-за конструкции головки.
- Определите диаметр резьбы по обозначению или образцу.
- Уточните длину, необходимую для прохождения соединяемых деталей.
- Проверьте, нужна ли шайба, фланец или головка с внутренним шестигранником.
- Сопоставьте выбранную позицию с каталогом и описанием товара.
- Перед монтажом сравните новый крепёж с посадочным местом.
Если известен старый болт, перепишите его обозначение полностью. Запись M8×50 полезнее для подбора, чем одна фраза «болт на 8», потому что сразу содержит два ключевых размера. Если известен только диаметр, длину выбирают после замера толщины пакета деталей и проверки глубины резьбовой части.
При отсутствии образца можно начать с отверстия. Но диаметр отверстия не всегда дает полную картину: необходимо учитывать, является ли оно проходным или резьбовым, а также предусмотрена ли отдельная гайка или ответная резьба. Поэтому окончательный выбор делают по совокупности замеров и условиям установки.
Форма головки влияет на монтаж. Болт с внутренним шестигранником выбирают, когда доступ к наружным граням головки ограничен и инструмент должен работать в углублении. Болт с фланцем имеет расширенную опорную часть. Болт с шайбой поставляется с указанной шайбой, поэтому его нельзя автоматически считать полностью аналогичным обычному болту того же диаметра и длины.
В каталоге можно перейти в раздел Болты и сравнить позиции по обозначению и исполнению. Для задач, связанных с оснащением лодок, также доступны разделы Аксессуары для даунриггера и Аксессуары для лодок BADGER.
Если по описанию непонятно, какая длина нужна для соединения, можно получить расчёт по исходным данным. Для проверки достаточно передать обозначение старого крепежа, размеры деталей и фотографию посадочного места, если она есть.
Примеры подбора по обозначению
Пример с M6×20
В записи M6×20 первое число указывает на диаметр группы M6, второе — на длину 20 мм. Если нужна именно позиция с шайбой, нельзя ограничиться совпадением цифр: необходимо убедиться, что в описании указано исполнение с шайбой. В каталоге присутствуют болты с шайбой M6×12 и M6×20, поэтому между ними выбирают по требуемой длине.
Если соединяемые детали тонкие и для установки нужен короткий крепёж, рассматривают M6×12. Когда расчетная длина больше, используют M6×20. Эти выводы относятся только к сравнению указанных размеров; возможность установки проверяют по конкретной конструкции.
Пример с M8×50
Обозначение M8×50 означает группу по диаметру M8 и длину 50 мм. Рядом в каталоге есть M8×45 и M8×55. Они подходят для сравнения, когда требуется сохранить один и тот же указанный диаметр и выбрать длину с небольшим изменением. Если M8×45 не проходит через все детали, а M8×55 получается избыточным, рассматривают M8×50, но окончательное решение принимают по реальной толщине соединения.
В ряду M8×60, M8×70 и M8×80 длина увеличивается, тогда как первое число остается неизменным. Это позволяет быстро отсеять неподходящие варианты: если требуется диаметр M8, позиции M6 не рассматривают, даже когда их длина совпадает.
Пример с внутренним шестигранником
В каталоге указаны болты с внутренним шестигранником M6×30 и M8×40. При их выборе проверяют сразу три признака: обозначение диаметра, длину и тип головки. Замена на изделие другой формы может быть неудобной или невозможной, если инструмент не имеет свободного доступа к головке.
Полезно разделять задачу на технические вопросы: какой диаметр нужен, какая длина нужна и какое исполнение допускает место установки. Такой подход помогает не смешивать параметры и не выбирать товар только по фотографии.
Типичные ошибки при подборе
Первая ошибка — считать размер головки диаметром болта. Головка предназначена для передачи усилия от инструмента, а диаметр определяют по резьбовой части и ее обозначению. Вторая ошибка — читать первое число как длину. В записи M8×50 длина находится после знака ×.
Третья ошибка — сравнивать только длину. Болты M6×20 и M8×20 имеют одинаковое второе число, но разные обозначения диаметра. Это не взаимозаменяемые позиции без проверки отверстия и ответной резьбы.
Четвертая ошибка — не учитывать исполнение. Болт с шайбой, болт с фланцем и болт с внутренним шестигранником могут иметь сопоставимые цифры, но различаются конструкцией. Перед заказом нужно сверять название и описание, особенно если в месте установки мало пространства или опорная поверхность имеет ограничения.
Пятая ошибка — выбирать длину «с запасом» без проверки обратной стороны соединения. Избыток длины не всегда полезен: он может выступать за пределы конструкции, мешать соседним деталям или усложнять монтаж. Поэтому запас оценивают по месту, а не задают произвольно.
Если вопрос касается не только обозначения, но и применения крепежа на лодке или катере, полезно посмотреть материал Якорь для лодки и катера: типы и подбор по весу судна. Для отдельного сравнения крепежа также доступна статья Болт: размеры и подбор по каталогу.
Проверка перед заказом и монтажом
Перед заказом составьте короткую запись: обозначение, исполнение и необходимое количество. Например, вместо общего запроса «нужен болт M8» укажите M8×50 и уточните, требуется ли обычная конструкция, шайба, фланец или внутренний шестигранник. Такая формулировка уменьшает число вариантов для проверки.
Перед монтажом сравните длину нового изделия с прежним крепежом, если он был установлен. Проверьте, что резьбовая часть входит в предназначенное место без перекоса, а головка опирается штатно. Если используется шайба, убедитесь, что она расположена правильно и не мешает прилеганию деталей.
При заказе нескольких позиций полезно разделять их по обозначениям. M8×45, M8×50 и M8×55 записывают отдельными строками, даже если все изделия относятся к одной группе M8. Это исключает смешение длины при приемке и перед монтажом.
Для уточнения наличия и совместимости можно отправить запрос специалисту, указав размеры и требуемое исполнение. Чем точнее исходные данные, тем проще проверить подходящую позицию по каталогу.
Частые вопросы
Как определить диаметр болта?
Диаметр читают по числу после буквы M или проверяют измерением резьбовой части. В обозначениях M6 и M8 это соответственно группы с указанными числами 6 и 8.
Как определить длину болта?
Длину указывает число после знака ×. Например, в M6×20 длина составляет 20 мм, а в M8×50 — 50 мм.
Что означает обозначение M6×20?
Это обозначение объединяет размер диаметра M6 и длину 20 мм. Для окончательного выбора дополнительно проверяют форму головки и наличие шайбы или фланца.
Чем отличаются болты M8×45 и M8×50?
У них одинаковое обозначение диаметра M8, но разная длина. Первый вариант имеет 45 мм, второй — 50 мм.
Как выбрать болт нужного размера?
Определите диаметр по маркировке или образцу, измерьте толщину соединяемых деталей и выберите длину. Затем проверьте тип головки и наличие дополнительных элементов в описании товара.
Итог
Обозначение болта читают слева направо: буква M и первое число относятся к диаметру, число после знака × — к длине. Для точного подбора недостаточно сравнить только цифры: нужно учесть исполнение, наличие шайбы или фланца, форму головки и условия установки.
В каталоге доступны варианты M6 и M8 с разной длиной, а также болты с шайбой, внутренним шестигранником и фланцем. Сначала зафиксируйте нужное обозначение, затем сопоставьте его с карточкой товара и посадочным местом.
