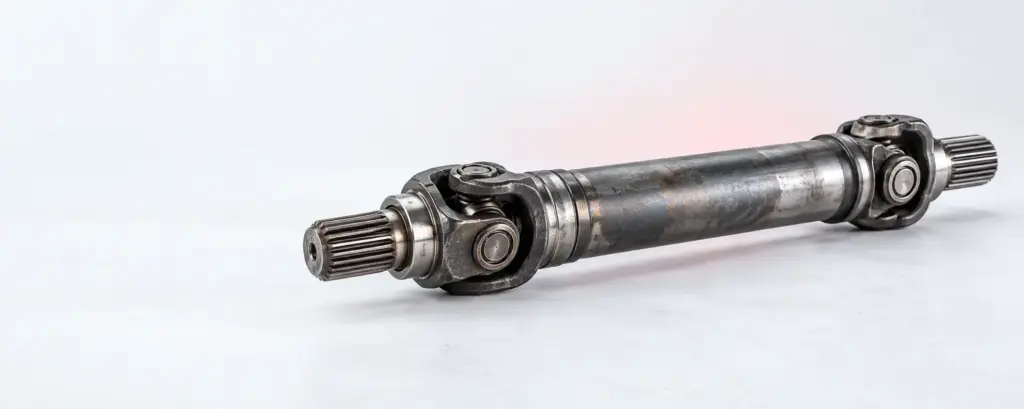

Диаметр вала — размер его поперечного сечения на конкретном участке, поэтому для подбора приводного вала недостаточно одного замера. Нужно проверить диаметры рабочих участков, общую длину, шлицевую часть и соответствие детали модели техники.
Какие размеры нужны для подбора
Приводной вал передаёт вращение через соединения на своих концах и устанавливается в определённом узле. При подборе важно описать не только самую заметную часть детали, но и все места, которыми она сопрягается с другими элементами. У одного вала гладкие участки могут отличаться по размеру, а шлицевая часть имеет собственную геометрию. Если записать единственное значение без указания места измерения, поставщик не сможет надёжно сопоставить его с каталогом. Поэтому каждый размер подписывают: где именно он снят и к какому элементу соединения относится.
Начните с идентификации техники. Запишите производителя, модель и обозначения, которые доступны на самой машине или в её документации. Затем зафиксируйте общую длину снятого вала, размеры гладких рабочих участков, параметры каждого конца и количество шлицов. Если сохранились данные о ранее установленной детали, приложите их, но не считайте достаточным основанием для заказа без сверки с фактическим исполнением узла. Особенно важно проверить заменяемый вал после ремонта: установленная прежде деталь могла отличаться от предусмотренной для конкретной комплектации.
Список измерений лучше составить до обращения за заменой. Он позволит не перепутать размер гладкой части с размером по вершинам шлицов и не потерять сведения о другом конце вала. Отдельно отметьте особенности, видимые без разборки самой детали: ступени, проточки, отверстия и характер соединения. Их не нужно описывать предположениями о назначении. Достаточно указать расположение на валу и показать на фотографии, чтобы можно было сравнить исполнение с предлагаемым изделием.
Как измерить диаметр приводного вала
Снятый вал очистите в точках замера. Налёт, загрязнение и следы повреждений мешают получить размер поверхности, с которой будет работать ответная деталь. Осмотрите вал при хорошем освещении и выберите неповреждённые участки. Если поверхность заметно изношена, запишите это отдельно: размер изношенного места не всегда описывает исходное исполнение детали. Для измерения используйте подходящий измерительный инструмент, а результат записывайте сразу, не полагаясь на память.
Измеряйте поперёк оси вала, а не вдоль неё и не по диагонали. На каждом важном гладком участке полезно проверить размер в разных положениях инструмента и в нескольких местах по длине участка. Так легче заметить износ или повреждение поверхности, которое делает одиночный замер ненадёжным. Не усредняйте различающиеся результаты без пояснения: для подбора важнее знать, что размеры расходятся и где это происходит. Передавая данные, укажите, какой участок измерен и какое состояние поверхности вы наблюдали.
Не переносите результат с одного участка на весь вал. Посадка под опору, участок рядом со шлицами и середина детали могут выполнять разные функции. Даже если визуально они похожи, каждый размер следует проверять там, где он важен для сопряжения. При наличии уступа измеряют поверхности по обе стороны от него, не захватывая край инструментом. Если к нужному месту сложно подойти, не заменяйте измерение оценкой на глаз. Лучше указать ограничение и добавить чёткую фотографию зоны.
При работе со шлицевой частью сначала разделите два вопроса: какой размер имеет гладкий участок рядом с ней и как устроено само шлицевое соединение. Замер по выступам шлицов нельзя подписывать просто как размер вала: такое описание допускает разное толкование. Для соединения важны количество шлицов, их расположение, форма конца и соответствие ответной детали. Если есть доступ к снятому сопрягаемому элементу, сфотографируйте и его. Сопоставление обеих сторон соединения снижает риск ошибки, когда внешне похожие валы имеют разные концы.
Как определить длину и шлицевую часть
Общую длину снятого вала измеряют между его крайними точками, предварительно определив, какие элементы являются частью детали. Не включайте в результат отдельные насадки или сопряжённые детали, если они снимаются и не входят в поставляемый вал. Если концы имеют сложную форму, сделайте фото положения измерительного инструмента: оно пояснит, откуда до куда снят размер. Для подбора иногда нужны и расстояния между отдельными участками, поэтому ступени и переходы также стоит обозначить на схеме от руки.
Шлицы считайте непосредственно на валу, последовательно обходя всю окружность. Чтобы не сбиться, отметьте начальный шлиц визуально и после подсчёта проверьте результат ещё раз. Осмотрите оба конца: наличие шлицов с одной стороны не говорит об устройстве другой. Кроме количества, запишите длину шлицевого участка и покажите его торец на фотографии. Если кромки повреждены или изношены, сообщите об этом при запросе. Повреждение может затруднять сравнение детали с каталогом и проверку её посадки.
Размеры старой детали рассматривайте вместе с моделью техники. В каталоге есть вал Тохатсу 40С(S): для него указаны 15 шлицов и длина 579 мм. Эти сведения помогают сверить конкретное изделие, но не заменяют проверки остальных размеров и исполнения концов. Совпадение числа шлицов либо общей длины по отдельности ещё не подтверждает применяемость. Если старый вал сломан и измерить его целиком невозможно, сообщите об этом сразу. Для проверки понадобятся доступные фрагменты, сведения о модели и изображения узла установки.
Как выбрать замену по замерам и модели
Начинайте поиск с раздела Валы приводные. В каталоге представлены изделия для Yamaha, Tohatsu, Sea-Doo и других моделей; также указаны валы для двигателей мощностью 9.9–225 л. с. Диапазон мощности описывает ассортимент, а не взаимозаменяемость деталей. Для конкретного заказа требуется сопоставить модель техники с исполнением вала. Если обозначение модели известно неполностью, не выбирайте замену только по фотографии или внешнему сходству.
Проверяйте кандидатов последовательно. Сначала сравните применяемость к модели, затем общую длину и конструкцию обоих концов, после этого — размеры рабочих участков и шлицы. Отмечайте не только совпадения, но и все пункты, которые пока нельзя проверить. Если каталог не содержит нужного параметра, запросите уточнение до оформления заказа. Не трактуйте отсутствие указанного размера как подтверждение, что он несущественен. Для посадки в узел значение может иметь участок, который на общем изображении почти не виден.
Для Yamaha в каталоге указаны валы Wave Blaster, SuperJet, Wave Raider и Wave Runner. Для Sea-Doo представлены варианты 720/800, 800 XP, 800 GTX и 951. Эти обозначения используйте как отправную точку для поиска, а не как самостоятельное доказательство совместимости с любым экземпляром техники. Сверяйте полное обозначение своей модели и фактическую конфигурацию снятого узла. Если информация на технике, в документах и на старой детали расходится, передайте все варианты обозначения поставщику и поясните, откуда взят каждый.
Когда данные собраны, оформите запрос так, чтобы его можно было проверить без повторной разборки узла: модель техники, назначение детали, общая длина, размеры по подписанным участкам, количество шлицов и фотографии обоих концов. Укажите, измерена ли исправная поверхность или участок со следами износа. Если часть сведений недоступна, перечислите пропуски прямо. Такой запрос полезнее набора неподписанных чисел: специалист увидит, какие характеристики подтверждены замером, а какие ещё требуют уточнения.
Проверка состояния старого вала
Перед измерением осмотрите старую деталь целиком. Следы трения, деформация, повреждённые шлицы и участки с заметным износом влияют на достоверность замеров. Не пытайтесь привести повреждённую поверхность к предполагаемому исходному размеру расчётом без подтверждающих данных. Лучше сохранить фактический результат и отдельно описать состояние места. Если вал состоит из обломков, сфотографируйте их взаимное расположение и укажите, какие размеры удалось получить непосредственно, а какие восстановить по фрагментам нельзя.
При осмотре ответных деталей обращайте внимание на состояние соединений. Новый вал подбирают не в отрыве от узла, куда он устанавливается: изношенная или повреждённая сопрягаемая часть может мешать оценить посадку. При этом по одному внешнему признаку не стоит делать вывод о причине неисправности. Зафиксируйте наблюдение и передайте его специалисту, который проверяет узел. Такой подход помогает не смешивать две задачи — подбор подходящей детали и диагностику причин повреждения прежней.
Фотографии делайте так, чтобы по ним можно было понять масштаб и расположение элементов. Нужны общий вид детали, оба конца, шлицы и отдельные участки, по которым сняты размеры. На снимке должны быть видны края измеряемого участка и положение инструмента, если оно помогает объяснить результат. Фото не заменяет записанных размеров, но позволяет заметить различия в форме, которые трудно передать словами. Подпишите снимки теми же названиями участков, что и в списке замеров.
Что сверить перед заказом
Перед отправкой запроса ещё раз проверьте записи. Для каждого результата должно быть понятно, относится он к гладкой поверхности, шлицам или общей длине. Укажите единицы измерения и не смешивайте в одной строке данные разных деталей. Если сравнивали старый вал с найденным вариантом, составьте два отдельных перечня характеристик. Так проще увидеть расхождение и не перенести значение из описания предлагаемой детали в графу собственных замеров.
Проверьте также происхождение сведений о применяемости. Данные с таблички техники, из документации, с упаковки старой детали и из каталога могут иметь разную степень надёжности для вашего случая. Не объединяйте их в одно неподтверждённое утверждение. Например, известное название линейки помогает найти раздел каталога, но для окончательного выбора требуется проверить конкретное исполнение узла. Если сведений мало, разумнее отложить заказ до уточнения, чем считать похожую деталь подходящей.
| Что проверить | Что записать или показать | Для чего нужно |
|---|---|---|
| Рабочие участки | Размер каждого участка и место замера | Для сравнения сопрягаемых поверхностей |
| Общая длина | Замер между крайними точками вала | Для сверки исполнения детали |
| Шлицевая часть | Количество шлицов, вид обоих концов, состояние поверхности | Для проверки соединения с ответной деталью |
| Пример из каталога | Тохатсу 40С(S): 15 шлицов, длина 579 мм | Для сверки конкретного изделия, а не всех валов |
| Модель техники | Полное доступное обозначение и источник данных | Для проверки применяемости |
Смежные разделы каталога не следует принимать за перечень заменителей приводного вала. Например, Аксессуары для лодок BADGER относятся к другой группе товаров. Раздел может понадобиться при отдельном заказе оснащения, но размеры и применяемость вала нужно проверять по его собственным характеристикам. Название производителя лодки само по себе не определяет параметры приводного вала установленной техники.
После подбора сохраняйте список замеров и переписку по применяемости вместе с данными заказа. Если при установке обнаружится расхождение, по ним будет легче определить, какой параметр был проверен и какой остался неизвестным. Не исправляйте первоначальные записи задним числом: отмечайте новый результат отдельно, с указанием места повторного замера. Для дальнейшего обслуживания полезны именно прослеживаемые сведения о детали, а не только итоговое название выбранной позиции.
Когда нужен отдельный порядок проверки
Работы с другими узлами не стоит переносить на приводной вал по аналогии. Например, статья Сколько колодок тормозных нужно для Yamaha посвящена вопросу комплектации при замене тормозных элементов, а не измерению вала. Материал Как снять клапана с головки дизельного двигателя описывает работу с другим узлом двигателя. При выборе приводной детали опирайтесь на размеры, конструкцию соединений и применяемость к своей модели, не подменяя эти проверки рекомендациями для иных изделий.
Если снять вал пока нельзя, соберите то, что доступно без предположений: точное обозначение техники, документы на узел, сведения о прежнем заказе и фотографии места установки. Уточните, какие характеристики остаются неизвестными. По этим данным можно начать поиск, но нельзя выдавать неподтверждённые размеры за измеренные. Когда появится доступ к детали, дополните запрос фактическими замерами. Последовательность «идентификация, измерение, сверка» снижает вероятность заказа изделия только по общему названию модели.
Частые вопросы
Как измерить диаметр приводного вала?
Очистите нужный гладкий участок и снимите размер поперёк оси подходящим измерительным инструментом. Повторите замер в других точках участка, если его поверхность позволяет это сделать. В записи обязательно укажите место измерения. Если результаты различаются или виден износ, передайте все наблюдения: одно выбранное значение не должно скрывать состояние детали.
Где измерять диаметр приводного вала со шлицами?
Измеряйте гладкие посадочные участки отдельно от шлицевого конца. Если фиксируете размер по выступам шлицов, прямо так и подпишите его, чтобы результат не приняли за размер соседней гладкой части. Для подбора соединения дополнительно сообщите количество шлицов, покажите торец и, если возможно, ответную деталь. Одного замера на шлицевом конце недостаточно для проверки совместимости.
Достаточно ли знать диаметр приводного вала для замены?
Нет. Даже при совпадении одного поперечного размера остаются вопросы об общей длине, форме концов, шлицах и применяемости к модели. Сопоставляйте характеристики в совокупности и отмечайте неподтверждённые параметры. Если один из важных размеров неизвестен, запросите его уточнение до заказа, а не заменяйте проверку предположением о взаимозаменяемости похожих изделий.
Как проверить диаметр приводного вала без старой детали?
Обратитесь к документации на конкретную модель и проверьте доступные сведения об узле установки. Передайте поставщику обозначение техники и фотографии ответных элементов, если они доступны. Укажите, что прямой замер вала не выполнен. Это позволит отделить подтверждённые данные от параметров, которые ещё предстоит проверить перед выбором замены.
Итоговый запрос должен содержать модель техники, длину, подписанные размеры рабочих участков и описание шлицев на обоих концах. Прикладывайте фотографии и отмечайте изношенные места. Если сведения неполны, перечислите неизвестные параметры: так можно запросить проверку конкретного варианта, не принимая внешнее сходство за подтверждение совместимости.
