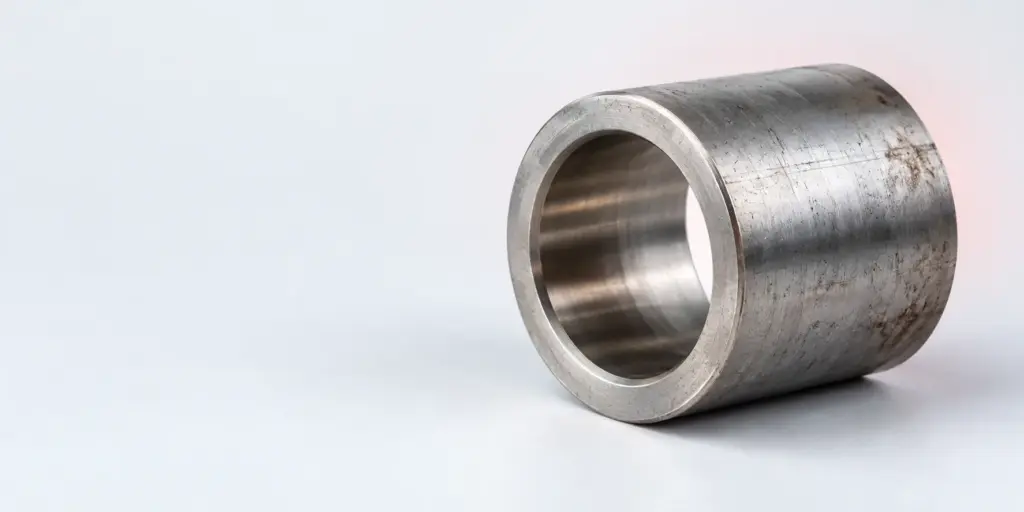

Диаметр втулки редуктора лодочного мотора подбирают по двум сопряжениям: внутреннее отверстие должно соответствовать валу с необходимым рабочим зазором, а наружная поверхность — посадочному отверстию корпуса и предусмотренному способу фиксации. Проверяют не только номинальные размеры, но и фактическое состояние вала, корпуса и втулки после установки.
Какие размеры нужны для подбора
Для сменной втулки важны как минимум три геометрических параметра: размер отверстия под вал, наружный размер под корпус и длина рабочей части. Первые два определяют сопряжение деталей, третий — положение втулки в узле и площадь опоры. Совпадения одного размера недостаточно: втулка может надеваться на вал, но не фиксироваться в корпусе, либо плотно входить в корпус, но зажимать вал после монтажа. Перед поиском замены запишите размеры отдельно и отметьте, какой из них измерен на снятой втулке, а какой — непосредственно на сопрягаемой детали.
Снятая втулка служит образцом формы, но не всегда образцом исходного размера. Её отверстие могло увеличиться от работы, наружная поверхность — получить следы проворачивания, а торцы — деформироваться при демонтаже. Поэтому исходной точкой становятся вал и посадочное отверстие корпуса. Старую деталь используют дополнительно: по ней уточняют длину, наличие бурта, канавок, отверстий и положение этих элементов. Если втулка разрушена или её часть осталась в корпусе, сначала установите, где заканчивается остаток детали и начинается поверхность посадочного места.
Втулка: внутренний диаметр под вал
Вал измеряют на участке, который действительно работает внутри втулки. Проверка только у свободного конца может дать неверное представление о сопряжении: рабочая дорожка бывает изношена неравномерно. Снимите загрязнения и остатки смазки, осмотрите поверхность на задиры и следы коррозии. Затем измерьте её в нескольких сечениях по длине, а в каждом сечении — в разных направлениях. Разница результатов покажет, есть ли заметная конусность или овальность. Эти отклонения нельзя исправить выбором одной втулки с отверстием, рассчитанным на среднее значение.
Внутренний размер задаёт пространство для вала в готовом узле. Для пары со скольжением нужен рабочий зазор: вал должен перемещаться или вращаться так, как предусмотрено конструкцией, без заедания. Избыточный зазор также нежелателен: он допускает лишнее смещение вала и меняет характер контакта поверхностей. Универсального значения для любого редуктора нет. Его определяют по документации к конкретному узлу и состоянию сопрягаемых деталей. Если документации нет, нельзя надёжно назначить нужный размер лишь по обозначению «втулка редуктора» или по внешнему сходству деталей.
При проверке учитывайте, что измеренное отверстие новой втулки до установки не обязательно сохранит тот же размер после фиксации в корпусе. Втулка может деформироваться под действием посадки, особенно если стенка сравнительно тонкая или отверстие корпуса имеет отклонения формы. Поэтому последовательность проверки такова: сначала оценивают вал и втулку отдельно, затем устанавливают втулку предусмотренным способом и проверяют внутреннее отверстие в смонтированном состоянии. Окончательное решение о пригодности принимают по собранному сопряжению, а не по свободно лежащей детали.
Наружный диаметр втулки и отверстие корпуса
Наружный размер подбирают по посадочному месту корпуса. После извлечения старой детали отверстие очищают, проверяют кромки и осматривают поверхность на следы смятия, коррозии или проворачивания. Измерения выполняют на разной глубине и в разных направлениях. Так можно обнаружить расширение у входа, овальность либо локальный износ. Если измерить только доступную кромку, подходящая на вид втулка может оказаться свободной глубже в корпусе или остановиться при запрессовке из-за повреждённого участка.
Наружная поверхность должна обеспечивать предусмотренную конструкцией фиксацию. Для втулки, которую удерживает посадка с натягом, важна разница размеров детали и отверстия до сборки, а также фактическое состояние обеих поверхностей. Если втулка должна устанавливаться иначе, переносить на неё требования к запрессованной детали нельзя. Важно установить способ крепления именно своего узла: наличие бурта, упора, дополнительных фиксирующих элементов и особенности разборки. Произвольно увеличивать наружный размер ради удержания в изношенном корпусе не следует: после установки может измениться внутреннее отверстие и положение оси.
Если старая втулка вышла без обычного для этого узла усилия и на наружной поверхности заметны следы движения, измерение корпуса особенно важно. Новая деталь с тем же наружным размером может повторить проблему, если изношено само посадочное место. Обратная ситуация — втулка не входит при пробной установке — также не означает, что нужно снимать материал с её наружной поверхности. Сначала проверьте правильность размера, форму отверстия, состояние кромки и наличие оставшегося фрагмента прежней детали. Подгонка без выяснения причины затруднит оценку посадки.
Как выбрать сменную втулку по размерам и посадке
Начните с определения узла и расположения втулки. В редукторе могут находиться детали с разным назначением, и одинаковое слово в наименовании не подтверждает взаимозаменяемость. Найдите обозначение снятой детали или сведения в документации к мотору, затем сверьте форму, размеры и материал. Для заказа подготовьте данные по валу, отверстию корпуса и длине втулки. Если на детали есть бурт, канавка или отверстие, укажите их расположение: совпадение двух диаметров само по себе ещё не подтверждает, что замена встанет на место.
Далее определите, какая посадка нужна на каждой стороне. Между валом и втулкой в рассматриваемой паре должен сохраняться предусмотренный рабочий зазор; между наружной поверхностью втулки и корпусом требуется предусмотренная конструкцией фиксация. Это разные задачи, поэтому оценивать их одним словом «плотно» нельзя. Уточните, вращается ли вал относительно втулки, остаётся ли втулка неподвижной в корпусе и как она удерживалась до ремонта. Если старые поверхности повреждены, состояние узла нужно учитывать отдельно от размеров запасной части: новая втулка не восстановит геометрию изношенного вала или корпуса.
Материал выбирают не по внешнему впечатлению, а по назначению детали и условиям её работы в конкретном узле. Разные материалы отличаются поведением при установке, под нагрузкой и при контакте с валом; это влияет и на посадку, и на проверку зазора. Не заменяйте металлическую втулку резиновой только из-за близкого наружного размера: у них может быть разная функция. Если материал снятой детали невозможно определить уверенно, ориентируйтесь на подтверждённое обозначение запасной части и данные по применяемости, а не на цвет или массу образца.
Что проверить в каталоге и при заказе
В каталоге встречаются втулки для разных узлов, поэтому название группы не служит подтверждением совместимости с редуктором лодочного мотора. Например, в разделе Втулки указана втулка стартера 90386-35M01. Также встречаются втулка румпеля F9.9-25 с артикулом 90381-20001, втулка подвески для моторов 4–5 с артикулом 6E0-42549-00 и резиновая втулка S 90480-20M29. Эти обозначения помогают различать позиции, но сами по себе не сообщают размеры посадки и не делают перечисленные детали втулками редуктора.
| Позиция из каталога | Указанное обозначение | Что нужно уточнить перед подбором |
|---|---|---|
| Втулка стартера | 90386-35M01 | Размеры и применяемость к требуемому узлу |
| Втулка румпеля F9.9-25 | 90381-20001 | Размеры и назначение |
| Втулка подвески для моторов 4–5 | 6E0-42549-00 | Размеры и конструкцию посадки |
| Резиновая втулка S | 90480-20M29 | Применяемость материала и размеры |
Если известен артикул снятой детали, укажите его вместе с измерениями: так проще проверить, совпадает ли найденная позиция с требуемой. Если артикула нет, сообщите назначение узла, размеры вала и корпуса, длину старой втулки, материал и заметные особенности формы. Полезно отдельно отметить повреждения сопрягаемых поверхностей. Размеры, снятые с сильно изношенной втулки, помечайте как ориентировочные. При просмотре раздела Валы, шатуны и шестерни судовых дизелей также учитывайте, что принадлежность к соседней группе товаров не подтверждает применяемость детали к вашему мотору.
Проверка формы, длины и материала
Даже при совпадении двух диаметров деталь может не подойти по длине. Слишком короткая втулка меняет площадь контакта и положение опоры; слишком длинная может упереться в соседнюю деталь или перекрыть предусмотренное отверстие. Сверяйте общую длину и длину рабочей поверхности, если они различаются. У втулки с буртом проверьте, с какой стороны находится упор и достаточно ли места для него в собранном узле. Канавки и отверстия сравнивайте не только по наличию, но и по положению относительно торцов.
Материал влияет на то, как деталь переносит установку и работает в сопряжении. Поэтому сначала выясните, относится ли снятая втулка к жёстким опорным деталям или к эластичным элементам другого назначения. Резиновая втулка, указанная в каталоге, не является заменой жёсткой опорной детали только потому, что обе называются втулками. Если требуется сменная втулка для вала редуктора, сопоставление материала должно идти вместе с проверкой применяемости, размеров и конструкции. Отдельно уточняйте условия смазки по документации узла: способ работы поверхностей нельзя достоверно определить по одному наружному виду детали.
Контроль после установки
Перед монтажом убедитесь, что посадочное место очищено, а новая втулка не имеет повреждений кромок и рабочей поверхности. Установку выполняют способом, предусмотренным для конкретного узла, без перекоса. Усилие должно прикладываться так, чтобы не повредить рабочее отверстие и не деформировать бурт, если он есть. После установки проверьте, заняла ли втулка нужное положение по глубине, не перекрыты ли конструктивные отверстия и не появились ли видимые повреждения. Эти проверки относятся к геометрии монтажа и не заменяют измерение готового сопряжения.
Затем повторно измерьте внутреннее отверстие установленной втулки и сопоставьте результат с фактическим размером вала. Проверьте равномерность размера по длине и в разных направлениях: посадка в корпусе способна изменить форму отверстия. При пробной сборке вал должен работать в соответствии с назначением узла, без заедания и недопустимого для него люфта. Если движение затруднено, не рассчитывайте, что детали обязательно приработаются. Причиной могут быть неверный размер, перекос, деформация втулки либо отклонение формы вала или корпуса. Узел разбирают и устанавливают причину до эксплуатации.
При оценке сопряжений полезно разделять подбор по размеру и подтверждение совместимости — это относится не только к втулкам. В статье Какие ступичные подшипники выбрать: виды и совместимость рассмотрен подбор другого типа опорной детали. Приёмы проверки фактической геометрии отдельно разобраны в материале Диаметр поршня: как измерить и подобрать размер. Переносить размеры или требования к посадке из этих узлов на редуктор нельзя; общий принцип состоит в том, чтобы измерять рабочие поверхности и проверять деталь после сборки.
Частые вопросы
Как определить внутренний диаметр втулки?
Сначала измерьте вал на рабочем участке в нескольких сечениях и направлениях. Затем подбирайте отверстие втулки с учётом состояния вала и рабочего зазора, предусмотренного для этого узла. После установки втулки проверьте её отверстие повторно: посадка в корпусе может изменить результат.
Как подобрать наружный диаметр втулки?
Измерьте очищенное посадочное отверстие корпуса на разной глубине и в разных направлениях. Сопоставьте результаты с наружным размером детали и требуемым способом её фиксации. Если корпус изношен или потерял форму, одного подбора новой втулки может быть недостаточно.
Можно ли выбирать втулку только по внутреннему диаметру?
Нет. Помимо сопряжения с валом должны подойти наружная посадка, длина, форма и материал. Совпадение отверстия при неподходящем наружном размере не обеспечит правильной установки и работы детали в корпусе.
Почему после установки изменился внутренний диаметр втулки?
При фиксации в корпусе втулка может деформироваться, а её отверстие — уменьшиться или изменить форму. Поэтому окончательный рабочий зазор оценивают после монтажа, измеряя установленную деталь и проверяя собранное сопряжение.
Что делать, если наружный диаметр втулки подходит, а посадка свободная?
Повторно измерьте отверстие корпуса и наружную поверхность втулки, проверьте их форму и следы износа. Не пытайтесь компенсировать проблему произвольной подгонкой: сначала нужно выяснить, какая поверхность не обеспечивает предусмотренную фиксацию.
Для запроса на подбор укажите размеры вала и посадочного отверстия, длину и материал снятой втулки, её обозначение при наличии и обнаруженные повреждения. Это позволит проверить обе посадки и применяемость детали до заказа.
